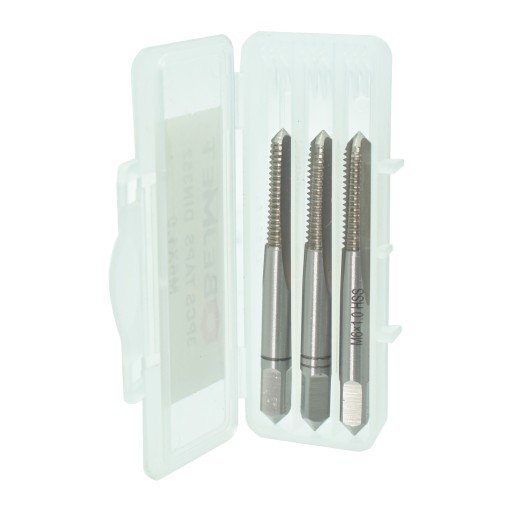

Súprava závitníkov M4x0,70:

Navrhnuté na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5 d), v uhlíkových a nízkolegovaných konštrukčných oceliach a vysoko -pevnosť liatej ocele do Rm <600MPa.

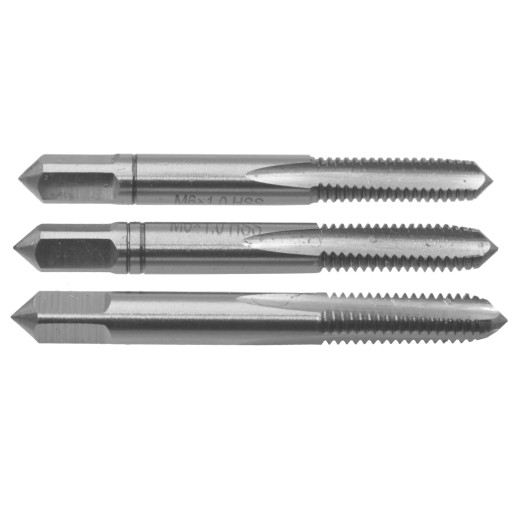

Súprava pozostáva z 3 závitníkov:

• Č. 1 stierača: s 8P skosením ( 8 závitov v reznej časti) a uhol vstupu 5°
• Č. 2 medziľahlé: so skosením 4P (4 závity v reznej časti) a uhlom vstupu 10°.
• Dokončovací stroj č. 3: so skosením 2P (2 závity závit v reznej časti) a uhlom skosenia 20°.

Rozmery v milimetroch:

• závit (d1): M4.
• rozstup závitu (p): 0,70.
• dĺžka celkovej časti (l1): 45 mm.
• dĺžka rukoväte vodiča (l2): 6 mm .
• priemer rukoväte vodiča (d2): 3,4 mm štvorcový

Technické špecifikácie:

Typ závitu: metrický obyčajný pravotočivý.

• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

Normy:

• v súlade s normou: DIN-352/3-P.
• norma závitov: ISO DIN-13.
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø3,3 mm.
