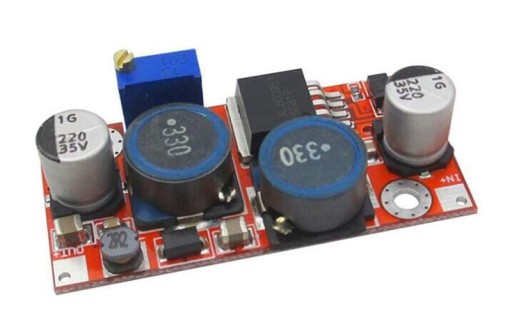

DC-DC STEP-UP / STEP-DOWN CONVERTER 36V 4A XL6009 (LM2577)

Univerzálny krok -up napájací modul / zostup s plynulou reguláciou výstupného napätia pomocou presného potenciometra a ovládacieho vstupu ENABLE.

Radič spracováva vstupné napätie v celom rozsahu, v závislosti od nárastu aj poklesu. na parametroch napájacieho zdroja a používateľských nastaveniach.

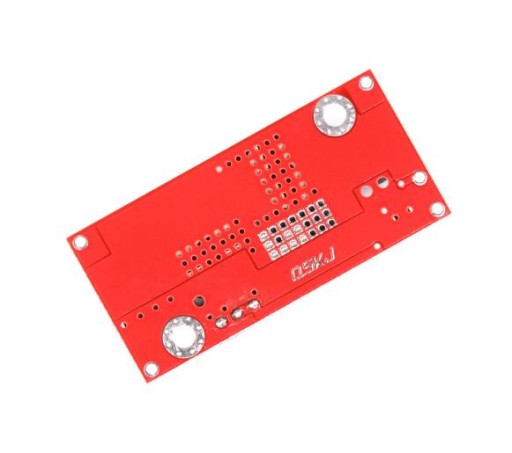

Pri použití vyššieho výkonu (výstupný výkon nad 10W) ​​alebo prúdu (nad 2A) by mal byť ovládač XL6009 vybavený chladičom (spájkovaným k tepelnej podložke krytu ovládača alebo zospodu k priechodkám v doske plošných spojov)

Prevodník pracoval pri napätí 3 ,5 V, avšak s malým výstupným zaťažením. Podobná situácia platí aj na výstupe - Uwy <36V za podmienky malej záťaže.(Pozor - pri malej záťaži, mimo prevádzkového rozsahu - pod 3,5V na vstupe, nekontrolovane vyskočí výstupné napätie až na niekoľko desiatok volty sa môžu vyskytnúť ) Má ochranu proti prepólovaniu typu skratu (dióda skratuje vstup v prípade opačného zapojenia)

Ovládač má ochranu proti preťaženiu (>4A) a tepelná ochrana.

Vstupné napätie je pripojené k poliam IN+/- a výstup prijímame v poliach OUT+/-. Vstup „ENABLE“ sa nachádza hneď vedľa „IN-“ – systém je predvolene zapnutý

Rozmery 50 mm x 24 mm x 14 mm

Parametre:

• Uwe(in): 3,5-32VDC;
• Uout(out): 1,25-36VDC
• Imax: 4A
• POVOLIŤ riadiaci vstup:
• ZAP: 1,4 V<
• VYP:>0,8 V
• Prevádzková frekvencia: ~400 kHz
• Účinnosť: max. 90 %
