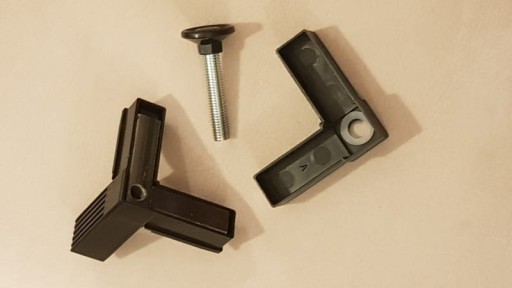

Plastový konektor s kovovým jadrom pre hliníkové profily 25x25x1,5mm, typ D1SMO, sivý so závitom M10.

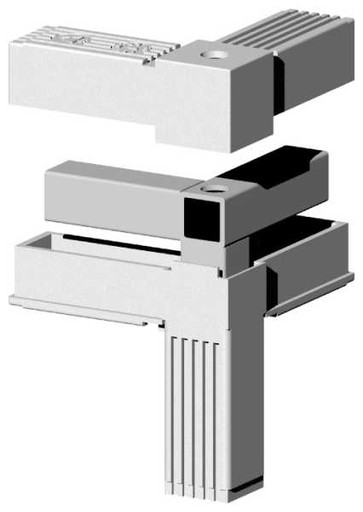

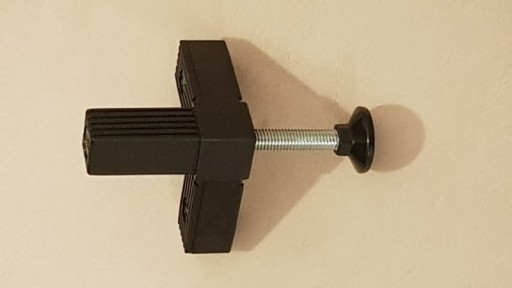

Konektor vyrobený z polyamidu, vnútri dvojdielny, štvorcová rúrka, zváraný V15x15x1,5 mm St37 podľa EN 10305 -5 (DIN 2395) - vysoké statické zaťaženie. Závit s dĺžkou 15 mm (vyrobený v zváranej štvorcovej rúre a v polyamidovom bloku zapustenom vnútri). Noha s nastaviteľnou výškou. Priemer kovovej časti pätky 9mm.

-Dĺžka hrany viditeľná po inštalácii konektora modulu: 25 mm + pätka.

Maximálny výkon konektorov

Spojka s oceľovým jadrom V15x15 má pevnosť v tlaku do 400 kg v mieste spojenia vodorovného spoja za nasledujúcich podmienok:

• Vzdialenosť vonkajšej zvislej steny od rúry vonkajšia hrana záťaže nesmie presiahnuť maximálne 10 mm.
• V spodnej časti sú záťaže tuhé (pozri nákres).
• Zaťaženie je striktne statické, teda bez dynamiky prenos zaťaženia.

Dizajn celkovej vertikálnej pevnosti v tlaku v uzavretých blokoch je Max 400 kg na konektor.

Pozor, použitie položiek ako napr konektory atď. a položky pripojené ku konštrukcii konektora môžu znížiť tieto hodnoty pre celú jednotku! Najlepšou metódou je zostaviť uzavreté bloky!
