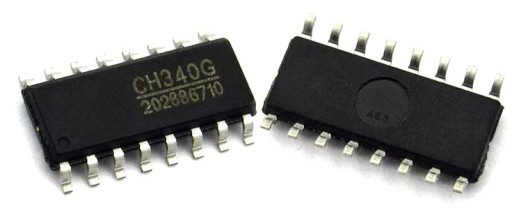

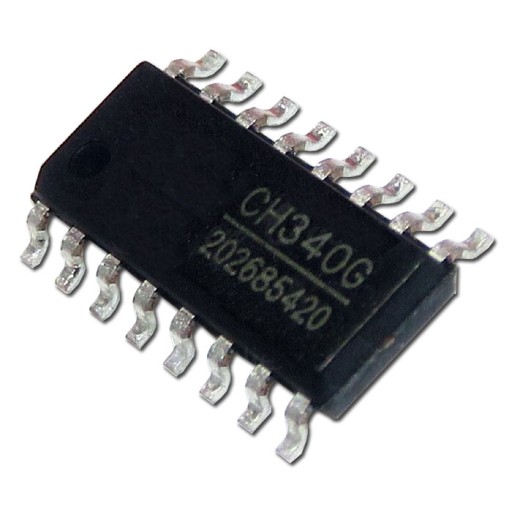

CH340G USB TTL prevodník rozhrania UART IC

CH340 je čip na konverziu zbernice USB, dokáže realizovať rozhranie USB na UART alebo rozhranie USB na tlačiareň. V režime sériového UART poskytuje CH340 spoločný signál prepojky MODEM, ktorý sa používa na rozšírenie rozhrania UART počítača alebo priamo na aktualizáciu bežného sériového zariadenia na zbernicu USB. Viac informácií o konverzii rozhrania USB na tlačiareň nájdete v príručke CH340DS2

technické údaje:

• Chip rozhrania CH340G

  ► výrobca WCH http://wch.cn/

  ► puzdro smd SO16 3,9 mm

• Prevodník USB 2.0 Full-speed/UART
• Rozhranie UART plné duplex, prenosová rýchlosť od 50 bps do 2 Mbps
• podporuje modemové signály RTS, DTR, DCD, RI, DSR a CTS, nepodporuje hardvérové ​​riadenie toku dát
• ovládače pre systém Windows a Mac sú k dispozícii zadarmo a ovládače pre Linux sú zabudované v zariadení
• napájacie napätie 5 V alebo 3,3 V
• Plášť SO-16 (šírka 3,9 mm)

• Puzdro SO-16 (šírka 3,9 mm)

  ● Vysokorýchlostné rozhranie USB zariadenia, kompatibilné s USB V2.0.

  ● Emuluje štandardné rozhranie UART , slúži na aktualizáciu sériových periférií, alebo rozširuje rozhranie UART cez USB zbernicu

  ● Originálne sériové aplikácie sú úplne kompatibilné, bez akýchkoľvek úprav v operačnom systéme Windows

  ● Hardvérový full duplex UART sériové rozhranie, vstavaná vyrovnávacia pamäť pre vysielanie a prijímanie, podporuje prenosovú rýchlosť od 50 bps do 2 Mbps

  ● Podporuje signál spoločného spojenia MODEM RTS, DTR, DCD, RI, DSR a CTS

  ● Prostredníctvom externého obvodu na konverziu úrovne poskytuje ďalšie rozhranie RS232, RS485, RS422 atď.

  ● CH340R podporuje infračervenú komunikáciu SIR podľa kritéria IrDA, podporuje prenosovú rýchlosť od 2400 bps do 115200 bps

  ● CH341 kompatibilný softvér, použite priamo ovládač CH341

  ● Podporuje napájanie 5V a 3,3V aj 3V

  ● CH340C, CH340E a CH340B majú vstavaný kryštál, žiadny externý kryštál, CH340B tiež integruje EEPROM používaná na konfiguráciu sériového čísla atď

  ● Balík bez obsahu olova v súlade s RoHS SOP-16

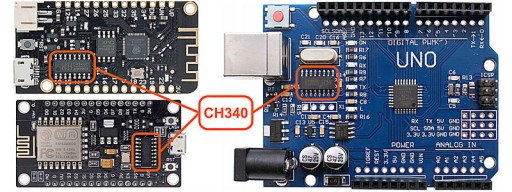

Integrovaný prevodník WCH CH340G, ktorý je jednoduchší, lacnejší a predovšetkým dobre dostupná alternatíva k FTDI USB/UART prevodníkom napr FT232RL. Bežne používané v elektronických moduloch kompatibilných s Arduino UNO alebo ESP32

Systém CH340 podporuje napájacie napätie 5V a 3,3V. Pri použití 5V zdroja by mal byť pinVCC na 5V vstupe a pin V3 pripojený k 0,1uF oddeľovaciemu kondenzátoru. Pri použití napájacieho napätia 3,3 V pripájajúceho V3 k VCC, vstupné napätie 3,3 V a napätie druhého obvodu pripojeného k CH340 nesmú prekročiť 3,3 V.

CH340 podporuje automatické pozastavenie USB zariadení v poradí k úspore energie. Pozastavenie zariadenia USB je zakázané, keď je NOS# nastavené na nízku hodnotu. Kolík DTR# CH340 sa používa ako vstupný kolík konfigurácie pred dokončením konfigurácie USB. K tomuto kolíku je možné pripojiť externý 4,7 kΩ pull-down rezistor, aby sa generovala predvolená nízka úroveň počas enumerácie USB, aplikovaním väčšieho napájacieho prúdu na zbernicu USB cez konfiguračný deskriptor. V režime UART obsahuje CH340 nasledujúce kolíky: kolíky prenosu údajov, kolíky styčného signálu MODEM a pomocné kolíky.

Kolíky prenosu údajov zahŕňajú: kolíky TXD a RXD. RXD je vysoko, keď je príjem UART nečinný. Pre čip CH340G/C/T/R platí, že ak je kolík R232 nastavený vysoko, funkcia asistenta RS232 sa aktivuje, interný menič sa automaticky vloží do kolíka RXD a kolík sa predvolene nastaví na nízku hodnotu. Keď je prenos UART nečinný, kolík TXD na CH340G/C/B/T zostane vysoký, zatiaľ čo na CH340R zostane nízky. Signálne kolíky konektora MODEM zahŕňajú: CTS#, DSR#, RI#, DCD# a RTS#. Všetky tieto kontakty MODEM Signals sú riadené a určené počítačovými aplikáciami. Pomocné kolíky zahŕňajú: IR#, R232, CK0, ACT# a TNOW. Keď je IR# nízke, režim IR sériového rozhrania je povolený. Pin R232 sa používa na ovládanie funkcie asistenta RS232. Ak je kolík R232 vysoký, vstup kolíka RXD bude automaticky invertovaný. Pin ACT# je kompletný výstup stavu konfigurácie zariadenia USB (napríklad pripravený adaptér USB na IR). Pin TNOW označuje, že CH340 vysiela dáta z UART, keď je vysoká a pri vysielaní klesá. V režime RS485 a inom poloduplexnom režime možno TNOW použiť na označenie stavu vysielania a príjmu UART. IR# a R232 sa detegujú

iba raz, keď je čip zapnutý a resetovaný.

CH340 má vstavanú samostatnú vyrovnávaciu pamäť pre vysielanie a prijímanie a podporuje UART simplex, half-duplex a plne duplexná komunikácia. Ánosériové neobsahujú jeden štartovací bit nízkej úrovne, 5, 6, 7 alebo 8 dátových bitov a 1 alebo 2 vysokoúrovňové stop bity, podporujú kontrolu nepárne/párne/značky/medzery. CH340 podporuje bežnú prenosovú rýchlosť: 50, 75, 100, 110, 134,5, 150, 300, 600, 900, 1200, 1800, 2400, 3600, 4800, 9600, 19406 0,0, 14306 0 0, 57600, 76800 , 115200, 128000, 153600, 230400, 460800, 921600, 1500000, 2000000 atď.

Chyba prenosovej rýchlosti CH340 UAR ako 0,3%/CH340B, menej ako 0,3% pre CH340B0. V operačných systémoch Windows môže ovládač CH340 emulovať štandardný sériový port. Takže z väčšej časti sú pôvodné sériové aplikácie úplne kompatibilné, bez akýchkoľvek úprav.

CH340 možno použiť na aktualizáciu periférií sériového rozhrania alebo rozšírenie dodatočného sériového portu pre počítače cez zbernicu USB, externý obvod na konverziu úrovne poskytujúci ďalšie rozhranie RS232, RS485, RS422 atď.

Stačí pridať infračervený transceiver, CH340R môže rozšíriť infračervený adaptér SIR do počítača cez USB zbernicu, realizovať infračervenú komunikáciu medzi počítačom a periférnymi zariadeniami kompatibilnými so špecifikáciami IrDA.
