Súprava vnútorného zámku SEG W28 W 28, 5 ks

Súprava Segerovho prsteňa W 28

set = 5 ks

Poisťovací krúžok ; Seger ; SeegerW28

Vnútorný krúžok seger TYP SEG W28

Ø 28 mm - priemer hrdla

Rozmery Seegera (mm) grafika z pkt_edu_pl

Pružinové poistné krúžky, nazývané Seegerove krúžky, sú účinná ochrana proti axiálnemu posunu na hriadeľoch (typ Z) a otvoroch (typ W).

Segerove krúžky (tiež nazývané Segerove krúžky alebo segerové krúžky) sú široko používané v priemysle, pretože sú súčasťou mnohých zostáv, podzostáv a mechanizmov. Chránia pred axiálnymi pohybmi strojných častí ako sú valivé a klzné ložiská, spojky, kotúče, puzdrá, ozubené kolesá, remene a reťaze. Ponúkame dva typy prsteňov: vnútorné (typ W) a vonkajšie (typ Z).

Vonkajšie poistné krúžky pružiny (typ Z) majú excentrický tvar a používajú sa na montáž na hriadele. Prenášajú axiálne zaťaženie. Najčastejšie sa používajú pre rozmery hriadeľov v rozmedzí od 5 do 300 mm, aj keď existujú aj riešenia vyžadujúce priemery výrazne presahujúce tento rozsah. Ponúkame vonkajšie krúžky podľa normy DIN 471, ktorá zodpovedá aj poľskej norme PN-81/M-85111.

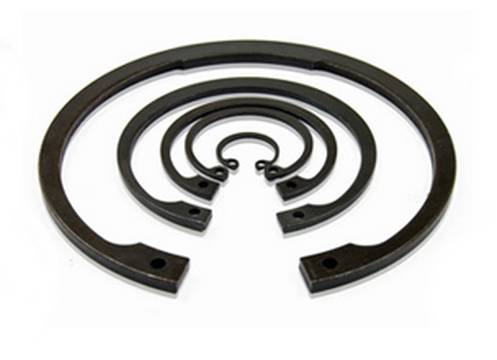

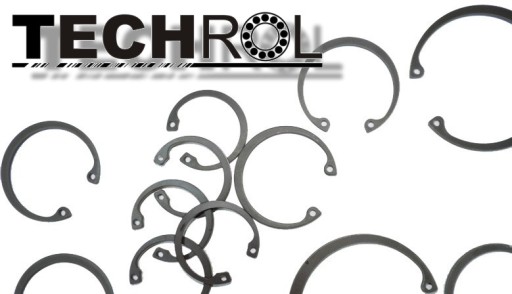

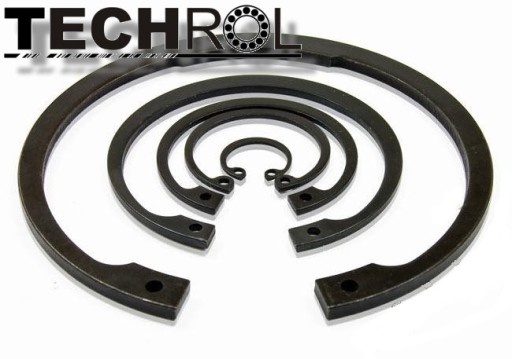

Vnútorné pružinové poistné krúžky (typ W) sa používajú na zaistenie otvorov. Inštaluje sa axiálne a umiestni sa do drážky. Vďaka tomuto umiestneniu krúžky prenášajú axiálne sily vznikajúce v strojoch, v ktorých sú inštalované. Najčastejšie sa používajú pre veľkosti otvorov v rozmedzí od 8 do 300 mm, aj keď existujú riešenia vyžadujúce priemery výrazne presahujúce tento rozsah. Vnútorné krúžky ponúkame podľa normy DIN 472, ktorá zodpovedá aj poľskej norme PN-81/M-85111

Krúžky sú označené podľa typu (W alebo Z) a nominálnej veľkosti otvor alebo hriadeľ, napr. p>

vonkajší poistný krúžok pre hriadeľ s menovitou veľkosťou 14 mm je označený ako Seegerov krúžok Z14

vnútorný poistný krúžok pre otvor s menovitou veľkosťou. 20 mm je označený ako Seeger ring W20
