Veľmi populárny modul pracujúci v štandarde WiFi 802.11 b/g/n na frekvencii 2,4 GHz. Používa sa v IoT b>. Sieťový modul WiFi založený na ovládači ESP8266. Má mikrokontrolér a 2 piny GPIO, aby mohol pracovať autonómne bez potreby externého mikrokontroléra. Ideálne pre Arduino komunikáciu s počítačom alebo iným WiFi zariadením.

✅ Nízka cena

✅ Obrovské možnosti

✅ Zabudovaná podpora WiFi

Sieťový modul WiFi ESP8266 ESP-01 – špecifikácia:

• Napájacie napätie: 3,3 V
• Logika: 3,3 V
• Podporované protokoly: 802.11 b/g/n
• 2 GPIO, s PWM
• Podpora siete: b> 2,4 GHz
• Pásmo: 2400 (MHz)
• Wi-Fi Direct (P2p), prístup k soft pointu
• Integrované TCP/IP
• Integrované jednotky PLL, ovládače a správa napájania
• Spotreba energie v nízkom režime napájania: <10 uA
• Vstavaný 32-bitový procesor
• Podporuje tri prevádzkové režimy: AP, STA , STA + AP
• Typ komunikačného rozhrania: sériové, UART
• Vstavaná anténa PCB
• Rozmery : 24 mm x 14 mm
• Raster: 2,54 mm
• Inštalácia priechodný otvor

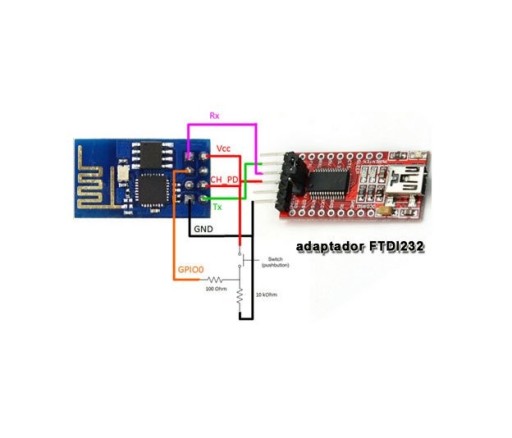

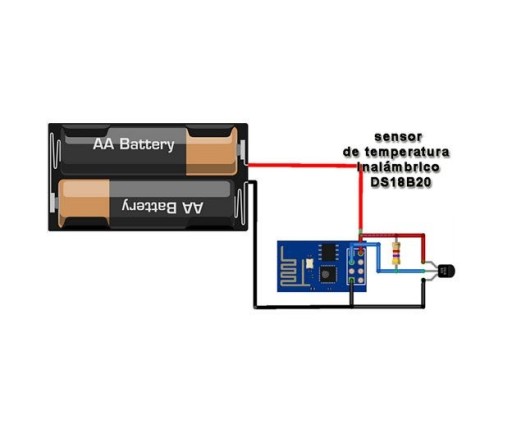

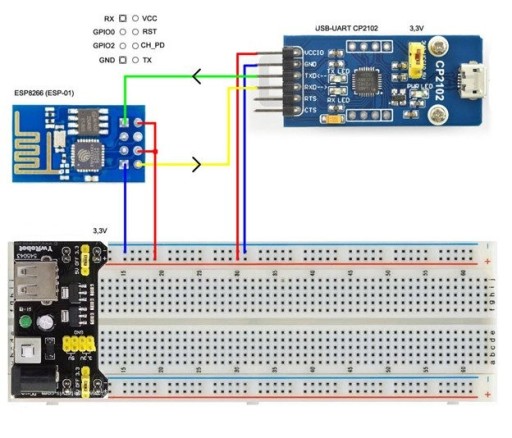

Nižšie sú vzorové schémy zapojenia
