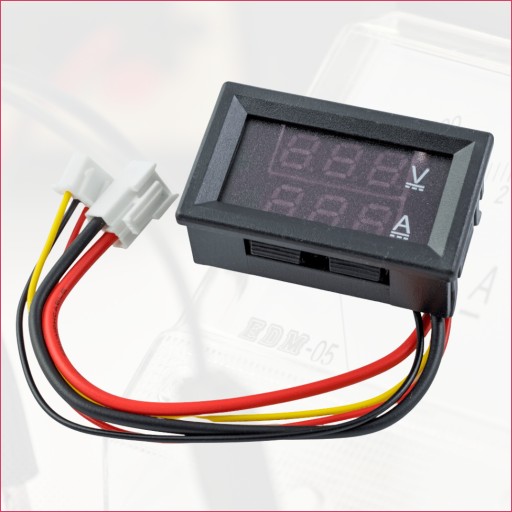

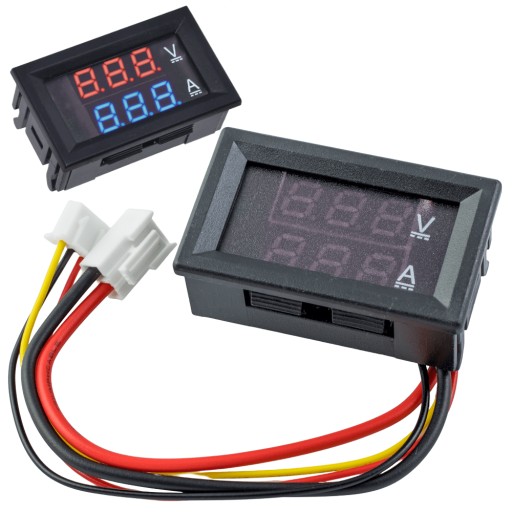

⭐️ 2 V 1 – VOLTMETER A AMPÉRMETER

Digitálny panelový merač s dvojfarebným displejom. Umožňuje vám merať napätie a prúd.

☝️ Rozsahy merania:

• Meranie napätia: 0-100V
• Meranie prúdu: 0-10A

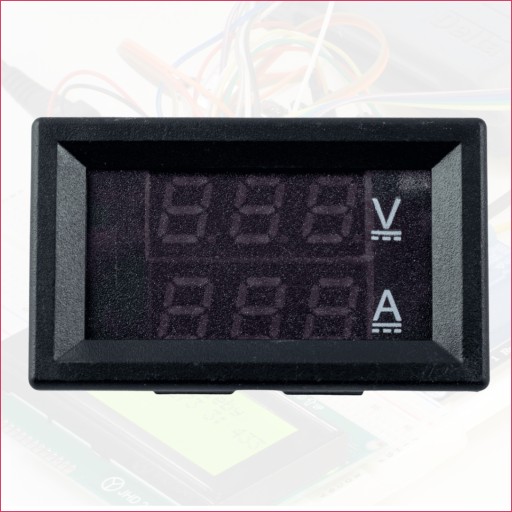

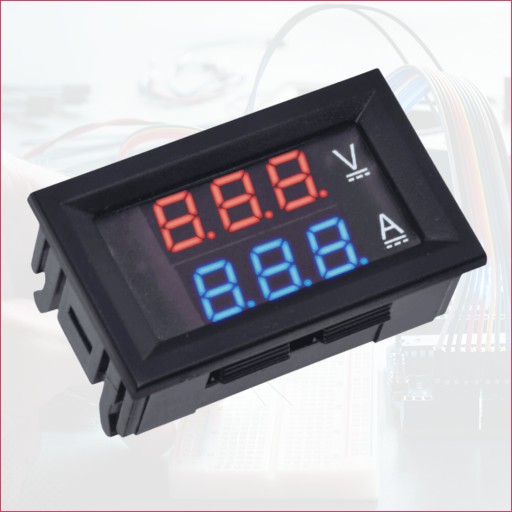

⭐️ FUNKCIE DISPLEJA

▶️ Dva 0,28″ displeje – pre súčasné meranie napätia a prúdu.

▶️ Horné zobrazenie napätia červenou. p>

▶️ Spodné aktuálne zobrazenie modré.

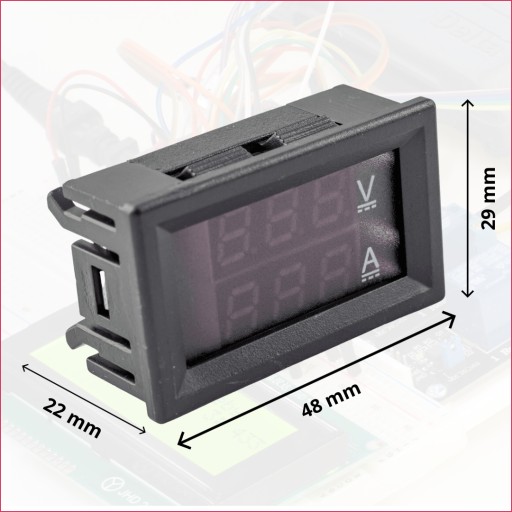

⭐️ Rozmery:

▶️ Šírka s rámom: 48 mm(korpus bez rámu: 45,05 mm)

▶️ Výška s rámom: 29 mm(korpus bez rámu: 25,8 mm )

▶️ Hĺbka: 22 mm

▶️ Dĺžka kábla: 150 mm

⭐️ KOMPONENTY MODULU

1️⃣ Kalibračný potenciometer voltmetra

2️⃣ Kalibračný potenciometer ampérmetra

3️⃣ Konektor napájania a merania napätia

4️⃣ Konektor na meranie prúdu

☝️ Na doske modulu sú dva potenciometre slúžiace na kalibráciu voltmetra a ampérmetra. Kalibrácia by mala byť vykonaná pomocou referenčného napätia a prúdu.

⭐️ DVA METÓDY MERANIA

Námorný modul by sa mal merať v dvoch režimoch: so spoločným napájaním spolu s meranej záťaži, alebo samostatne.

⚙️ Podrobnosti nižšie:

1️⃣ MERANIE PRÚDU A NAPÄTIA NA SPOLOČNOM NAPÁJANÍ

Meranie v tomto režime je možné v rozsah 4-28V DC . Je to preto, že elektronika meracieho prístroja pracuje v tomto rozsahu.

Legenda:

O – Prijímač, napájané zariadenie

ZO – Napájanie prijímača

2️⃣ MERANIE PRÚDU A NAPÄTIA NA SAMOSTATNOM ZDROJI NAPÁJANIA

Meranie v tomto režime je oddelené od napájania merača. Vďaka tomu môžete merať napätie záťaže v rozsahu 0-100V DC.

Napájanie samotného merača by malo byť v rozsahu 4-30V DC.

Legenda:

O – Prijímač, napájané zariadenie

ZO – Napájanie prijímača

ZM – Napájanie merača

⚙️ PARAMETRE LED PANEL VOLTMETER, AMPERMETER

• Napájanie merača: 4 – 28 V DC
• Rozsah merania napätia: 0 – 100 V DC
• Rozsah merania prúdu: 0 – 10 A DC
• Zobrazenie napätia: LED 0,28″, červená
• Aktuálne zobrazenie: LED 0,28″, modrá
• Prevádzkový prúd: <10 mA
• Presnosť merania: 1%
• Možnosť kalibrácie pomocou potenciometrov
• Rozmery modulu: 48 x 29 x 22 mm
