Napájanie je jednou z najdôležitejších otázok pri budovaní elektronických zariadení. V podstate bez kvalitného napájania náš systém nebude fungovať.

Oplatí sa vybrať modul, ktorý nám poskytne vhodné napätie a bude primerane prúdovo efektívny.

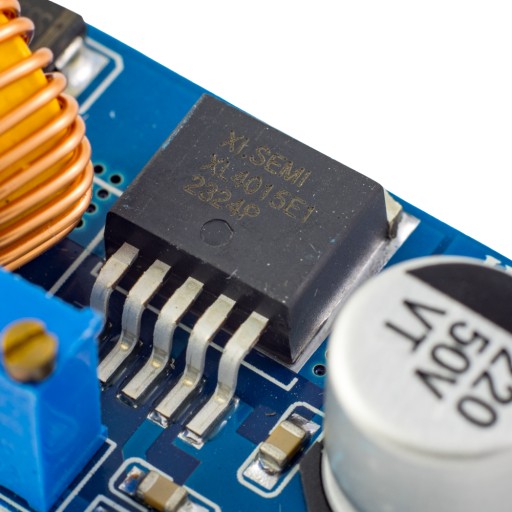

step-down konvertor je postavený na známom a populárnom systéme XL4015je to jedna z najzaujímavejších možností. Ide o univerzálny prevodník so širokou škálou aplikácií.

Je to prevodník BUCK bez galvanického oddelenia.

Je je konvertor DC-DCto znamená, že konvertuje konštantné vstupné napätie na konštantné napätie na výstupe. Na vstup meniča vieme dodať napätie od 5V do 38V.

? Výstupné napätie z meniča je regulované viacotáčkovým potenciometrom umiestneným na module. Regulácia prebieha v rozsahuod 1,25V do 36V. Pamätajte, že výstupné napätie musí byť nižšie ako vstupné.

? Ďalším dôležitým parametrom je maximálny prúd, ktorý môže konvertor vydávať. Modul XL4015 je pomerne efektívny. Môže poskytnúť maximálne 5Aprúd (potrebný chladič). Trvalý prúd je možný pri 4,5 A.

Z meniča je možné odoberať maximálne 75 W energie.

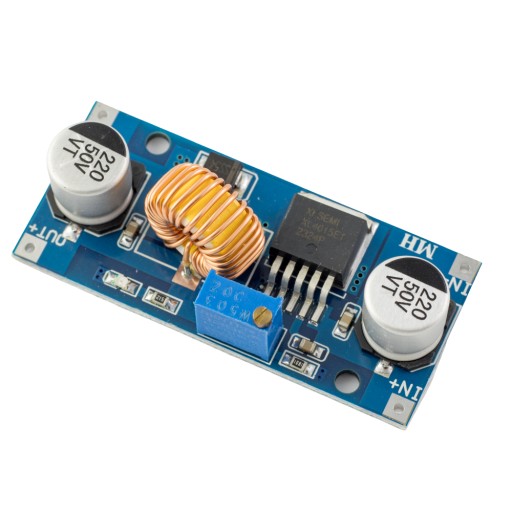

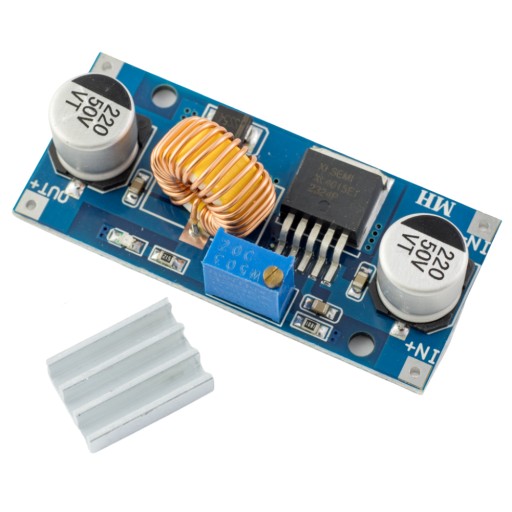

S modulom je súčasťou aj chladič. b>, ktoré ochladia systém s vyššou spotrebou prúdu.

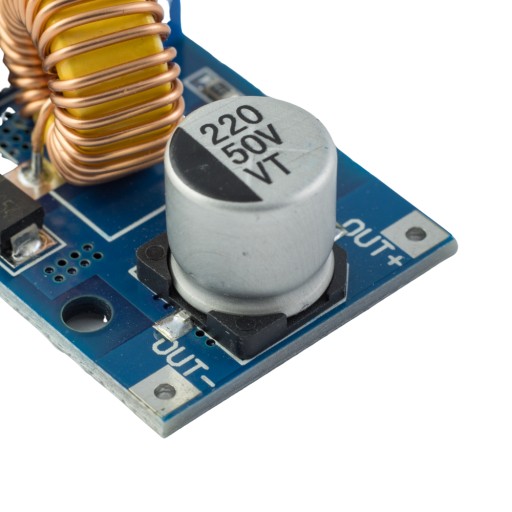

? Káblové pripojenie k prevodníku je dostupné cez spájkovacie podložky.

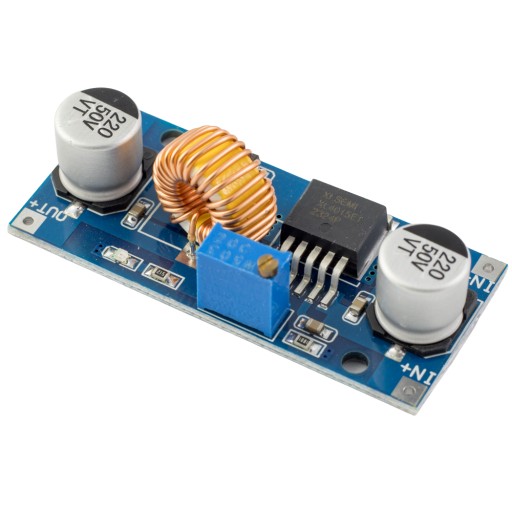

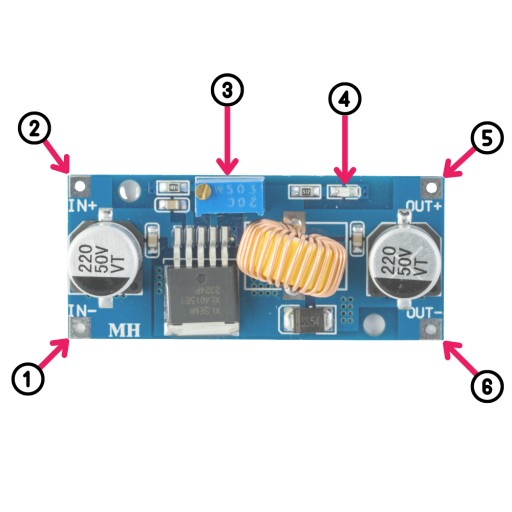

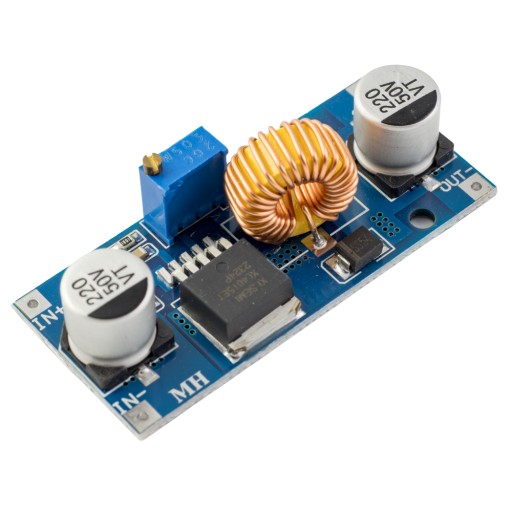

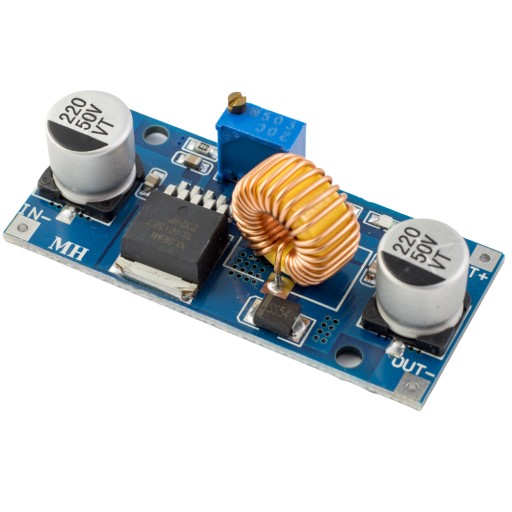

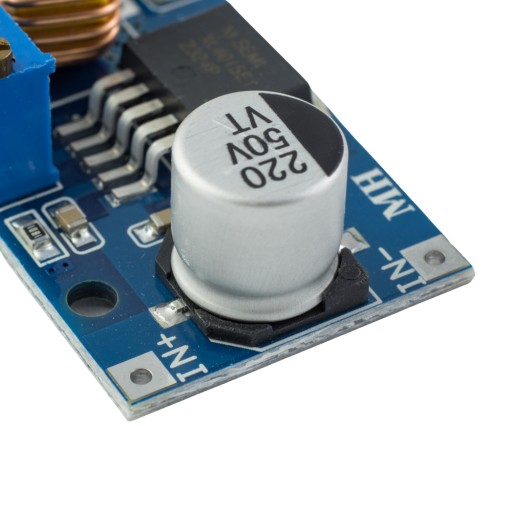

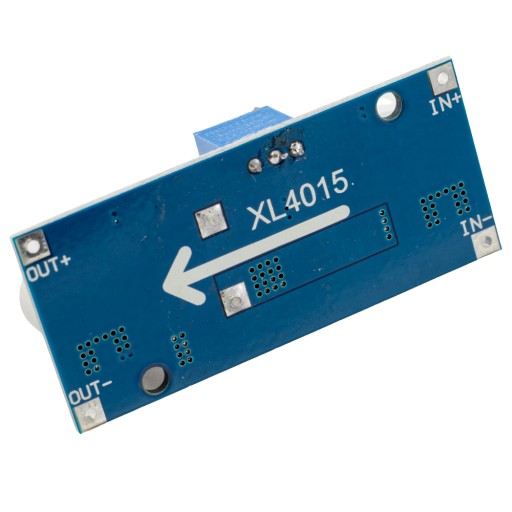

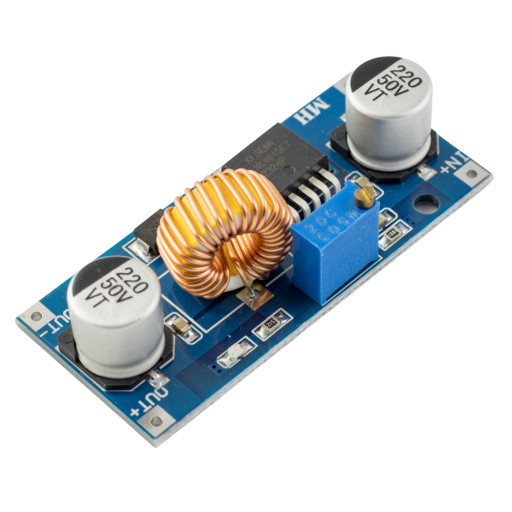

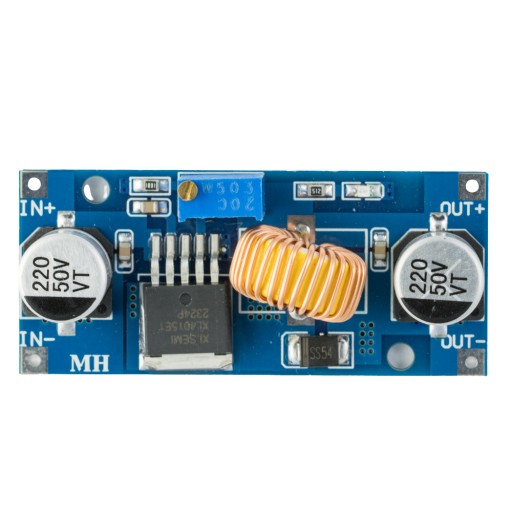

? Prvky modulu

1?? vstupné napätie spájkovacie plôšky, pól mali by

2?? vstupné napätie spájkovacie plôšky, kladné

3?? Regulácia výstupného napätia

4?? LEDsignalizujúca činnosť meniča, svieti - funguje

5?? výstupné napätie spájkovacie plôšky, kladný

pól 6?? výstupné napätie spájkovacie plôšky, záporný

pól? Parametre XL4015 step-down meniča 1,25-36V 5A DC-DC

• Typ meniča: Step-down, step-down
• Vstup napätie : 4 - 38 V
• Výstupné napätie: 1,25 - 36 V (nastaviteľné)
• Čip prevodníka: XL4015
• Aktuálny výstup : 0 – 4,5 A
• Maximálny výstupný prúd: 5 A (s chladičom, súčasťou dodávky)
• Maximálny výstupný výkon: 75 W
• Ochrana proti skratu: Áno, limit 8 A
• Ochrana proti prehriatiu: Áno
• Výkon: Max 96 %
• Frekvencia: 180 kHz
• LED signalizácia prevádzky meniča
• Prevádzková teplota: -40 ÷ 85 °C
• Prevádzková teplota: -40 ÷ 85 °C
• li>
• Montážne otvory
• Rozmery: 54 x 24 x 15 mm
• V cene: menič, radiátor

? Poznámka ?

• Prístroj reguluje napätie jeho znižovaním (step-down). Napájacie napätie musí byť vyššie ako požadované výstupné napätie.
• Nesprávne pripojenie polarity napájania poškodí systém.
• Zariadenie je určené pre skúsených odborníkov na elektroniku. Vyžaduje si základné znalosti elektroniky a schopnosť spájkovať a spájať obvody. Firma nezodpovedá za nesprávnu inštaláciu zariadenia.
• Pred pripojením cieľového systému k meniču/stabilizátoru sa pomocou voltmetra presvedčte, že je nastavené vhodné výstupné napätie
