Napájanie je jednou z najdôležitejších otázok pri budovaní elektronických zariadení. V podstate bez kvalitného napájania náš systém nebude fungovať.

Oplatí sa vybrať modul, ktorý nám poskytne vhodné napätie a bude primerane prúdovo efektívny.

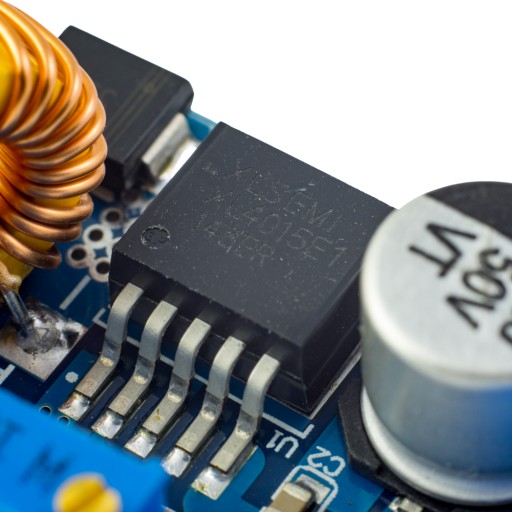

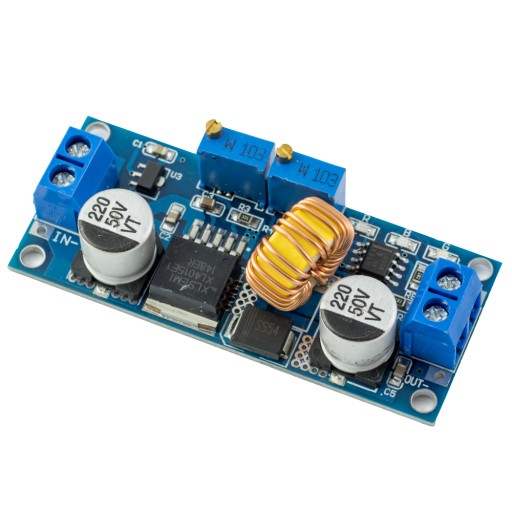

step-down konvertor je postavený na známom a populárnom systéme XL4015je to jedna z najzaujímavejších možností. Ide o univerzálny prevodník so širokou škálou aplikácií.

Je to prevodník BUCK bez galvanického oddelenia.

Je je konvertor DC-DCto znamená, že konvertuje konštantné vstupné napätie na konštantné napätie na výstupe. Na vstup meniča vieme dodať napätie od 5V do 38V.

? Výstupné napätie z meniča je regulované viacotáčkovým potenciometrom umiestneným na module. Regulácia prebieha v rozsahuod 1,25V do 36V. Pamätajte, že výstupné napätie musí byť nižšie ako vstupné.

? Ďalším dôležitým parametrom je maximálny prúd, ktorý môže konvertor vydávať. Modul XL4015 je pomerne efektívny. Môže poskytnúť maximálne 5Aprúd (potrebný chladič). Trvalý prúd je možný pri 4,5 A.

Tento modul má veľké medené pole, ktoré lepšie odvádza teplo zo systému meniča.

? Tento model je vybavený nastavením maximálneho výstupného prúdu. Toto obmedzenie je ideálne pre správne nabíjanie Li-Ion, Li-Pol článkov atď. Výstupný prúd sa nastavuje pomocou viacotáčkového potenciometra, stačí ako výstupné napätie.

Dosiahnutie prúdového limitu signalizuje príslušná dióda.

Z meniča je možné odobrať maximálne 75 W výkonu.

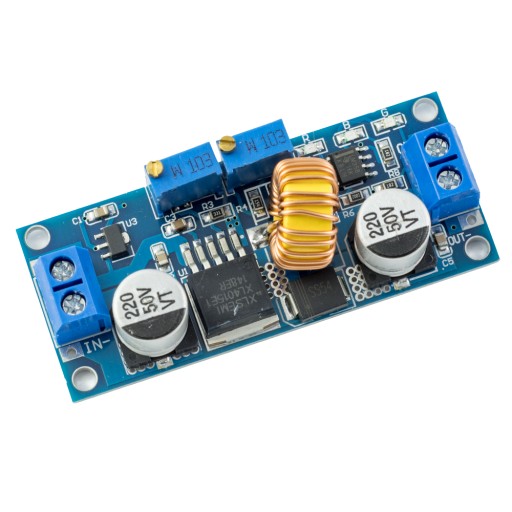

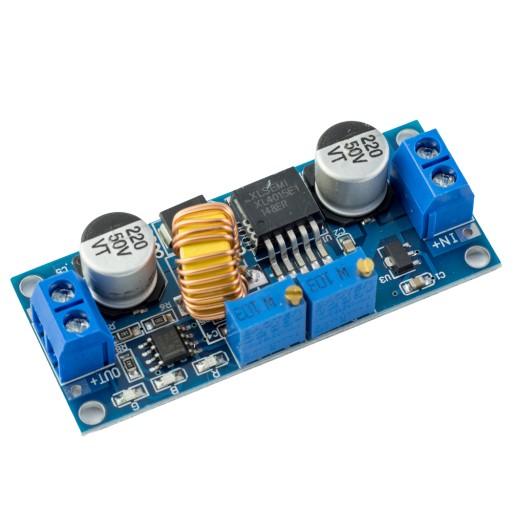

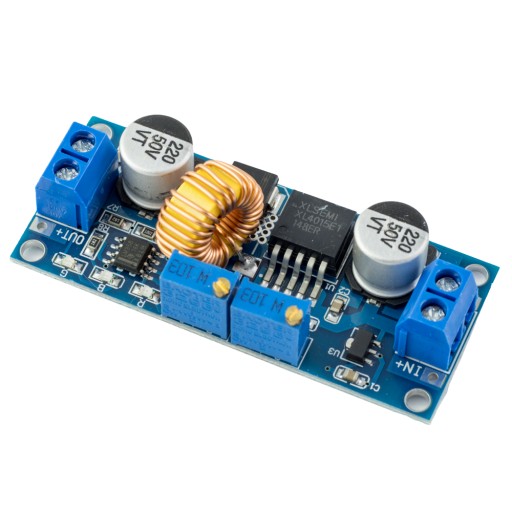

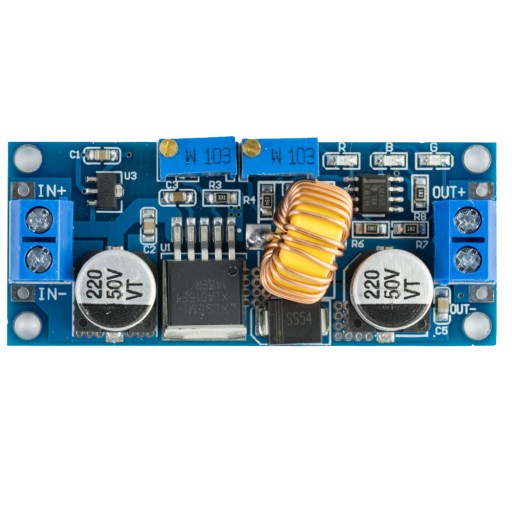

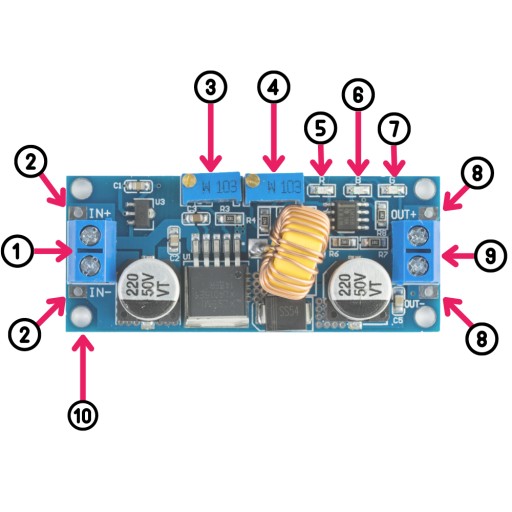

? Prvky modulu

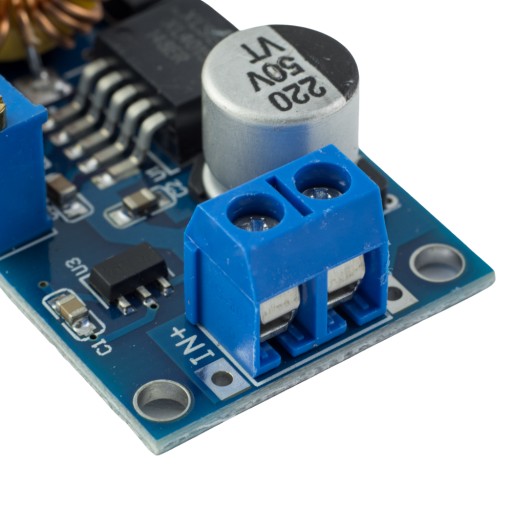

1?? Vstupné napätie skrutkový konektor

2?? Spájkovacie plôšky so vstupným napätím

3?? Úprava limitu výstupného prúdu

4?? Regulácia výstupného napätia

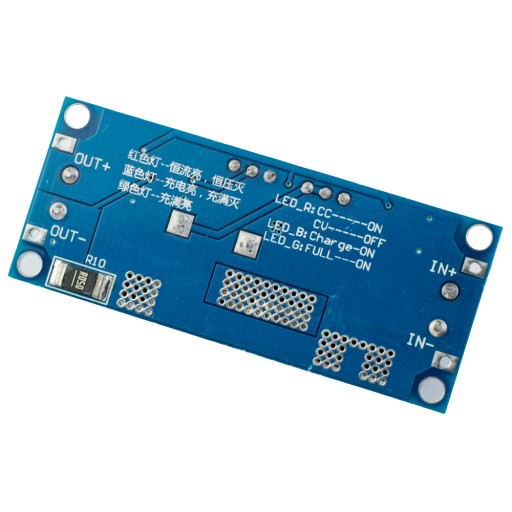

5?? Červená LED CC/CV, indikácia prúdového limitu

6?? Modrá LED indikujúca aktívne nabíjanie (svieti, keď je odber prúdu nad 100 mA)

7?? Zelená LED indikujúca koniec nabíjania Li-Ion, Li-Pol batérie (svieti pri poklese prúdu pod 100mA)

8?? Spájkovacie plôšky výstupného napätia

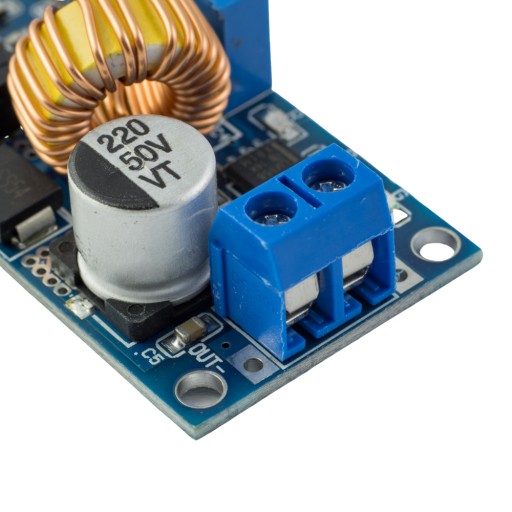

9?? Výstupné napätie skrutkové pripojenie

1??0?? Montážne otvory (4 ks - v každom rohu modulu)

? Parametre znižovacieho meniča XL4015 1,25-36V 5A DC-DC s reguláciou prúdu

• Typ meniča: Zníženie, zníženie napätia
• Vstupné napätie: 5 – 38 V
• Výstupné napätie: 1,25 – 36 V (nastaviteľné)
• Čip prevodníka: XL4015
• Výstupný prúd: 0 - 4,5 A (nastaviteľný)
• Maximálny výstupný prúd: 5 A (s prídavným chladičom)
• Maximálny výstupný výkon: 75 W
• Ochrana proti skratu: Áno, limit 8 A
• Ochrana proti prehriatiu: Áno
• Účinnosť: Max 96 %
• Frekvencia: 180 kHz
• Tri LED diódy signalizujúce činnosť meniča
• Prevádzková teplota: -40 ÷ 85 °C
• Montážne otvory
• Rozmery: 62 x 26 x 15 mm

? Poznámka ?

• Zariadenie reguluje napätie jeho znižovaním (step-down). Napájacie napätie musí byť vyššie ako požadované výstupné napätie.
• Nesprávne pripojenie polarity napájania poškodí systém.
• Zariadenie je určené pre skúsených odborníkov na elektroniku. Vyžaduje základné znalosti elektroniky a schopnosť spájkovať a spájať obvody. Firma nezodpovedá za nesprávnu inštaláciu zariadenia.
• Pred pripojením cieľového systému k meniču/stabilizátoru sa pomocou voltmetra presvedčte, že je nastavené vhodné výstupné napätie
