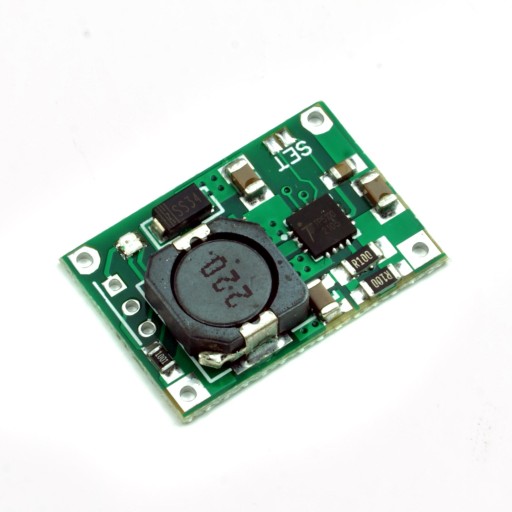

Nabíjací modul Li-Ion (Li-Ion) 1S alebo 2S článkov (vyberá sa prispájkovaním prepojky na doske. TP5100 dokáže nabíjať prúdom až 2A, na doske je nainštalovaná dióda indikujúca činnosť modulu.

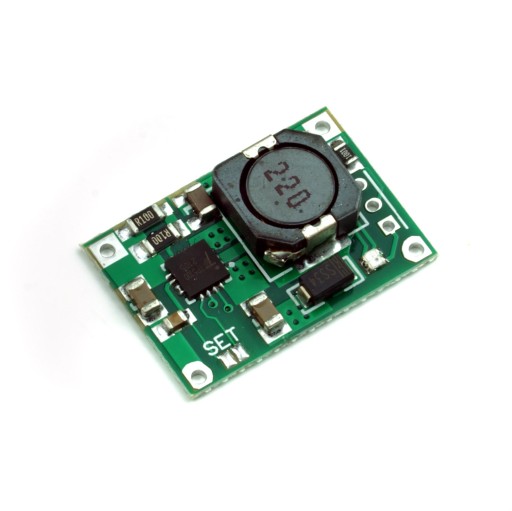

Prispájkovaním prepojky označenej ako SET prepneme modul do dvojčlánkového režimu, čím zvýšime nabíjacie napätie na 9V Tento malý a lacný modul je vybavený ochranou proti prehriatiu, nadprúdu a podpätiu pre pripojenie externej signalizačnej diódy Vďaka nízkej cene a malým rozmerom je veľmi dobrou voľbou pre kompaktné projekty s 1 alebo 2 článkami.

Špecifikácia:

• podporuje 1S a 2S Li-Ion články b> (spájkovaním SET jumperu sa modul dostane do 2S módu)

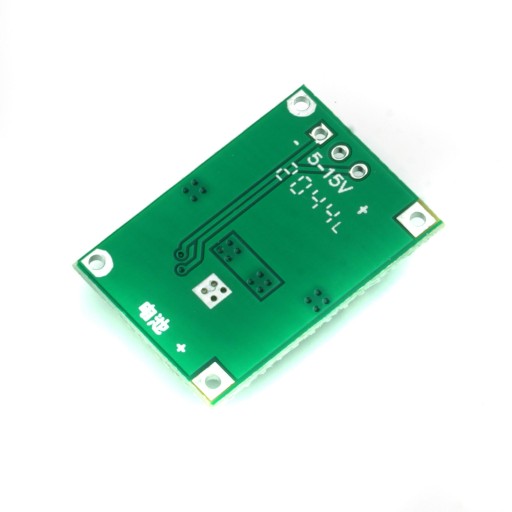

• vstupné napätie 5V-15V
• nabíjací prúd až 2A
• dióda červená: nabíjanie, modrá dióda: plne nabitá/žiadny článok, dióda nesvieti: vstupné napätie je príliš nízke
• spínacia frekvencia 400Hz
• ochrana proti prepólovaniu na výstupe a skratu na výstupe
• rozmery 25 mm x 17 mm
