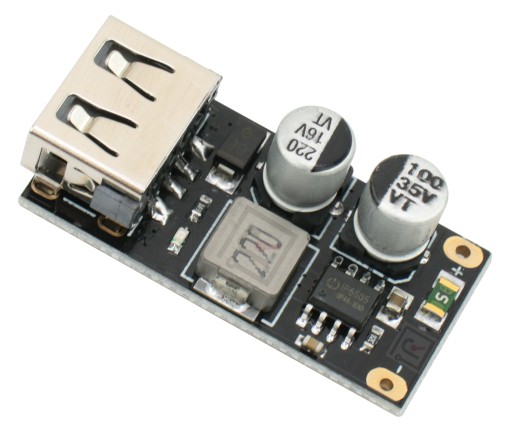

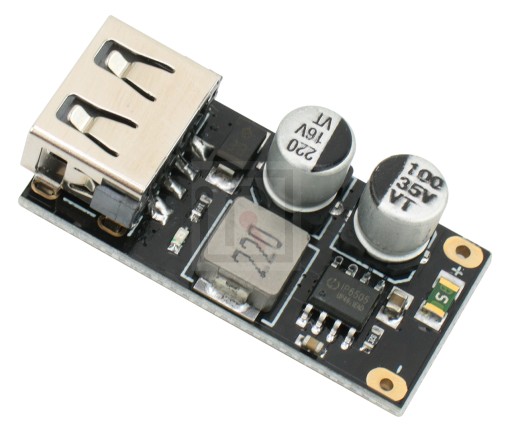

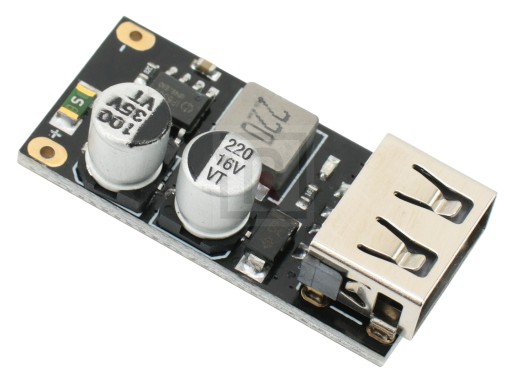

Znižovací konvertor DC-DC možno použiť pre akékoľvek zariadenia vyžadujúce rýchlu nabíjačku so štandardom Port USB typu B s podporou QC 2.0/30.

Príkladom aplikácie je rýchla USB nabíjačka do auta na nabíjanie telefónov.

Rozsah vstupného napätia od 6V do 32V DC .

Hodnota výstupného napätia 5V. Po detekcii zariadenia s funkciou QC sa nabíjačka prepne na napätie: 3V až 12V podľa protokolu

Čip invertorového ovládača IP6505 podporuje režimy rýchleho nabíjania. Keď zaznamená spúšťací signál prijatý z pripojeného zariadenia, napr. smartfónu, prejde do režimu rýchleho nabíjania, čím sa zvýši výstupné napätie.

Príklady aplikácií: ak máme jednosmerný prúd. zdroj napätia po ruke, je jednoduchý a rýchlou USB nabíjačku vieme postaviť lacno.

Ponúkaný USB nabíjací modul je ideálny pre inštaláciu v automobilovom priemysle, osobných a nákladných automobiloch, ako aj solárne kolektory.

Technické parametre:

• DC-DC step-down menič CKCY U1A
• Čip režimu rýchleho nabíjania IP6505
• rozsah vstupného napätia: 6V až 32V
• výstupné napätie: 5V -po prijatí spúšťacieho signálu sa aktivuje jeden z režimov rýchleho nabíjania v rozsahu napätia od 3V do 12V
• výstupný výkon: 24W (5V, 3,4A, 9V, 2,5 A, 12V, 2A atď.)
• účinnosť: 90 % až 97 %

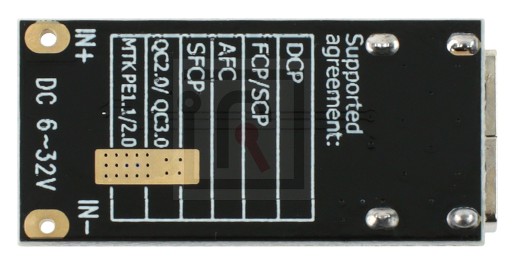

• podporované režimy rýchleho nabíjania: Qualcomm: Quick Charge QC2.0 a QC3.0, BC1.2 , iPhone, dohoda Samsung, MTKPEI.1/PE2.O, Fast Charge Protocol FCP, Star Fast Charge Protocol AFC , Spreadtrum Fast Charge Agreement SFCP
• kompenzácia napätia
• vstup: ochrana napätia , nadprúdová ochrana
• výstup: nadprúdová ochrana, ochrana proti skratu
• výstupy : USB zásuvka
• vstup: otvory pre spájkovacie vodiče
• LED napájanie indikačného modulu
• tepelná ochrana
• poistka na vstupe meniča
• li>
• obojstranná doska plošných spojov s pokovovanými otvormi
• rozmery: 38 mm x 19 x 10 mm
