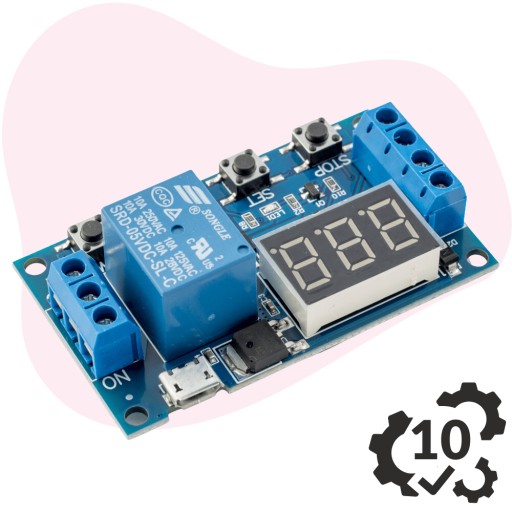

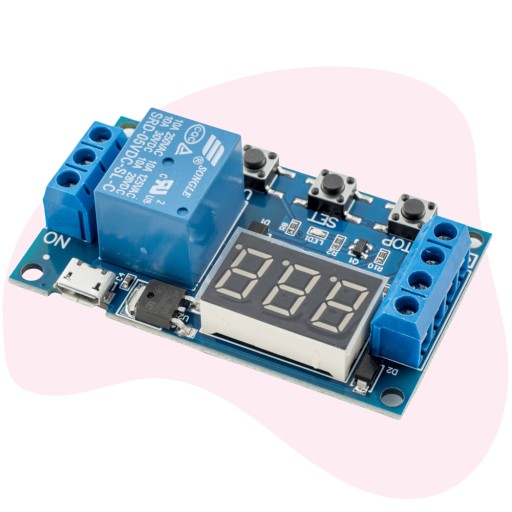

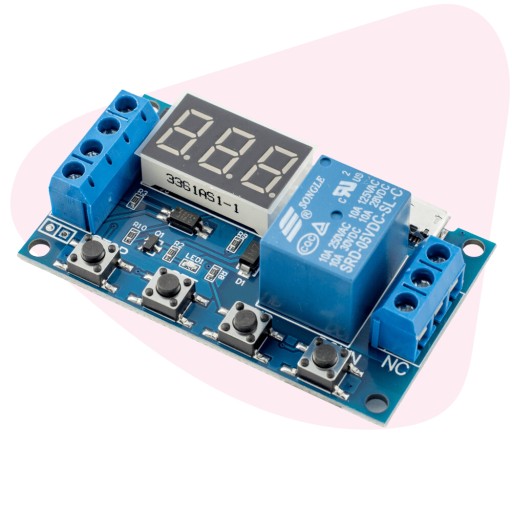

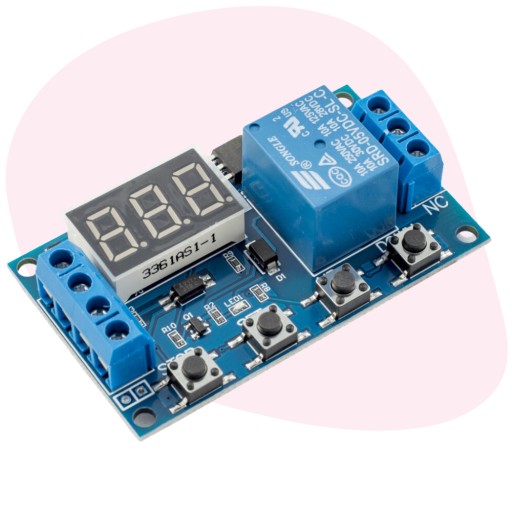

⭐️ Časové relé v rozsahu 0-999 minút

Časové relé slúži na automatické zapínanie alebo vypínanie elektrických zariadení po nastaviť množstvo času. Umožňuje presné plánovanie prevádzky strojov alebo systémov v rozsahu od desatiny sekundy do 999 minút, čím sa zabezpečí optimalizácia procesov a úspora energie. Časové relé sú široko používané v priemysle, domácej automatizácii a riadiacich systémoch.

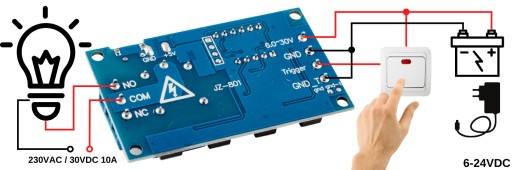

Relé je schopné spínať zariadenie s parametrami 10A a 230VAC alebo 30VDC.Môže to byť svetlo žiarovka, ventilátor, čerpadlo a pod.

☝️ Modul časového relé je riadený mikroprocesoroms časovým ovládaním v rozsahu 0-999 minút.

⭐️ Kľúč výhody

✅ Až 10 režimov vám umožňuje prispôsobiť činnosť relé mnohým úlohám.

✅ Jednoduchý proces programovania relé

✅ Modul je veľmi rozsiahly. Jednou z jeho veľkých výhod jepamätanie si počiatočného stavuv ktorom sa nachádza. To umožňuje správnu prevádzku po núdzovom výpadku napájania.

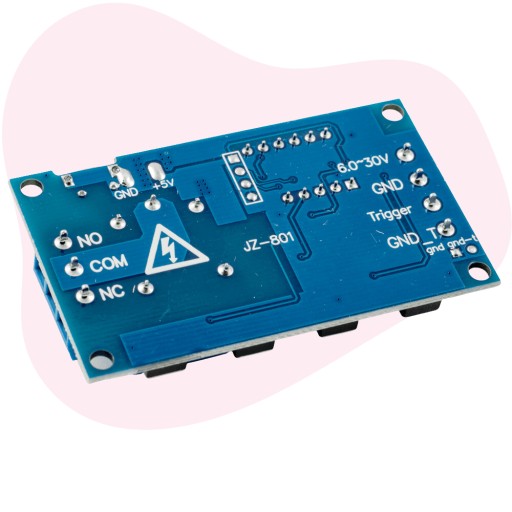

✅ Samotný modul možno napájať dvoma spôsobmi. Môže to byť napätie dodávané cez konektorUSB alebo externý zdroj napájania v rozsahu 6 – 30 V DC.

✅ Modul má spúšťací konektor. Tento vstup môže akceptovať napätie v rozsahu 3,8-24V. Modul môže reagovať na svoju aplikáciu alebo pracovať od momentu, keď je napájaná. Záleží na voľbe prevádzkového režimu modulu.

⭐️ 10 prevádzkových režimov

Vďaka tomu, že modul má naprogramovaných až desať prevádzkových režimov, môžete automatizovať takmer akýkoľvek scenár . Okrem nich je možné nastaviť ďalších 10 prevádzkových režimov (inverzných).

⭐️ Popis prevádzkových režimov relé

P1.1 - Po privedení signálu na vstup Trigger sa relé zapne a odpočítava sa čas nastavený ako parameter OP, po ktorom sa relé vypne (použitím Spúšťací signál počas odpočítavania nespôsobuje odpočítavanie od 0).

P1.2 - Po privedení signálu na vstup Trigger sa relé zapne a čas nastavený ako parameter sa počíta OP, potom sa relé vypneprepne (aplikovanie signálu Trigger počas odpočítavania spôsobí odpočítavanie od 0 - odpočítavanie sa vynuluje).

P1.3 - Po privedení signálu na vstup Trigger sa relé zapne a čas nastavený ako parameter OP sa odpočítava , po ktorom sa relé vypne (poskytnutie Trigger signálu počas odpočítavania spôsobí vypnutie relé a vynuluje odpočítavanie).

P1.4 - Po pripojení modulu na napájanie, nasledujúce aautomatické zopnutie relé a odpočítavanie času nastaveného ako parameter OP, po ktorom sa relé vypne . Vstup Trigger je v tomto režime neaktívny - systém naň nereaguje.

P2.1 - Po privedení signálu na vstup Trigger sa čas nastaví ako CL sa odpočítava b>, potom sa zapne relé a odpočíta sa čas nastavený ako OP. parameter, po ktorom sa relé vypne (signál Spustenie počas odpočítavania nespôsobí odpočítavanie od 0).

P2.2 - Po privedení signálu na vstup Trigger sa čas nastavený ako parameter odpočítava CL, potom sa zapne relé a odpočítavanie čas nastavený ako parameter OP, po ktorom sa relé vypne (poskytne spúšťací signál počas odpočítavania CL b> spôsobí odpočítavanie od 0, pričom počas OP – nastaví operáciu od začiatku celého režimu).

P2.4 – odpočítava čas oneskorenia nastavený v parametri CL a potom sa relé natrvalo zapne.

P3.1 – Po privedení signálu na vstup Trigger, relé sa zapne a čas nastavený ako parameter OP sa odpočíta, potom sa relé vypne a nastavený čas sa odpočíta ako CL b>, proces (CYCLE) sa opakuje zadaný počet krát zadaný v parametri LOP (--- v atribúte LOP znamená nekonečnú slučku) špecifikujúcu spúšťač signál počas odpočítavania spôsobí, že relé vypne a resetuje odpočítavanie.

P3.2 - Po pripojení modulu k zdroju napájania sa relé automaticky zapne a čas nastavený ako parameter OP sa odpočítava>, potom vypnutím relé a odpočítavaním času nastaveného ako parameter CL sa proces (CYCLE) opakuje toľkokrát, koľkokrát je zadaný v LOP parameter (--- v atribúte LOP znamená nekonečnú slučku).

P4 - Po privedení signálu na vstup Trigger je relé zapnuté, odpočítavanie času nastaveného ako parameterOP spustí od okamihu vypnutie spúšťača (relé je zapnuté, kým sa neskončí odpočítavanie). Použitie signálu spúšťača počas odpočítavania má za následok resetovanie počítadla a následné čakanie, kým sa spúšťač vypne (relé je stále zapnuté).

⭐️ Zmena činnosti relé režim:

Podržte stlačené tlačidlá HORE alebo DOLE na 3 sekundy, pomocou tejto funkcie môžete zmeniť režim činnosti relé na opačný.

• Funkcia F1 – relé pracuje v súlade s nastaveniami (režimami) popísanými vyššie.
• Funkcia F2 – relé pracuje v režime opačné v porovnaní s nastaveniami popísanými vyššie. li>

Príklad:

(F1)Režim 1.1 – po zapnutí napájania sa relé vypne. Po privedení signálu sa spúšťač zapnena čas nastavený v parametri OP.

F2 Režim 1.1 – po zapnutí napájanie, relé je zapnuté. Po zadaní signálu je Triggerodpojenýna čas nastavený v parametri OP.

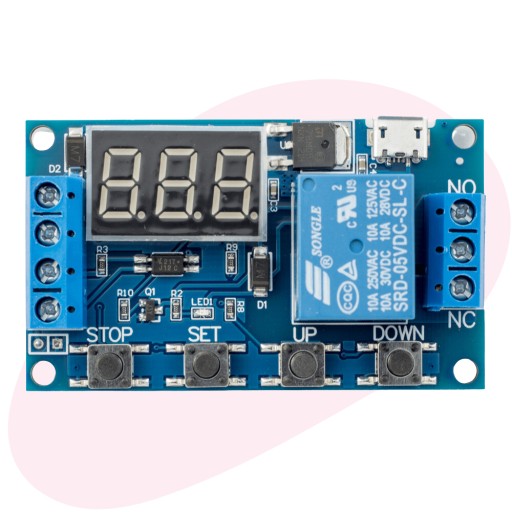

⭐️ Popis funkcií tlačidiel

Modul má štyri užívateľské tlačidlá , vrátane veľmi dôležitého jedného STOPtlačidla, ktoré okamžite deaktivuje výstupné relé. Môže byť užitočné v núdzových situáciách.

Funkcie tlačidiel:

• SET -potvrdenie, nastavenie, presun na ďalšie nastavenia
• UP, DOWN - zmena nastavenia hore/dole
• STOP - zapína alebo vypína manuálne relé alebo posúva desatinnú čiarku počas konfigurácie

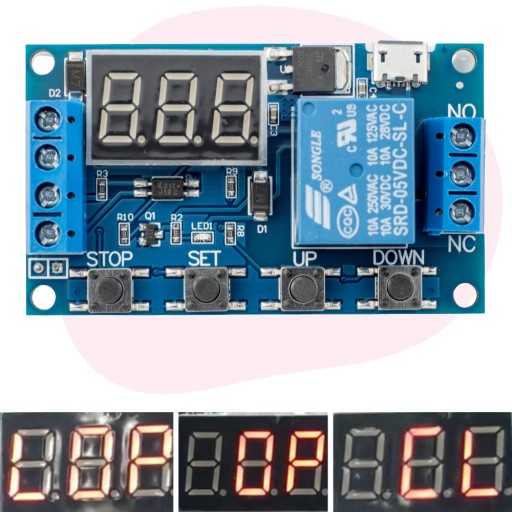

⭐️ Označenia parametrov modulu (počas konfigurácie)

• OP - čas aktivácie relé li>
• CL - čas odpojenia relé
• LOP - počet opakovaní cyklu

Časové jednotky:

• 00,0 – desatina sekundy (10,2 = 10,2 sekundy)
• 000. - sekunda
• 0,0,0. - minúta (0,0,5. = 5 minút)

⭐️ Konfigurácia prevádzky modulu

1. Po zapnutí podržte tlačidlo SET na 4 sekundyNa obrazovke sa zobrazí aktuálny prevádzkový režim modulu
2. Pomocou tlačidiel HORE a DOLEvyberte režim, ktorý vás zaujíma (režimy sú popísané vyššie)
3. Váš výber potvrďte tlačidlom SET
4. Teraz nastavte OP parametre, LC a LOP. UP a DOWN zmení hodnotu aktuálneho parametra. Tlačidlo STOP posunie desatinnú čiarku podľa popisu časových jednotiek.
5. Ak chcete prejsť na ďalší parameter, krátko stlačte tlačidlo SET. Z
6. Potvrďtenastavenia parametrov podržaním tlačidla SET na 3 sekundy.

⭐️ Ďalšie funkcie

1️⃣ Spánok displeja – Ak sa počas 5 minút nespustí spúšťač, displej sa vypne.

• Povoliť režim spánku displeja režim: Podržte 3 tlačidlo STOP na sekundu - nápis C - P
• Zakázať režim spánku displeja:Podržte tlačidloSTOP na 3 sekundy – na displeji sa zobrazí0 – d
