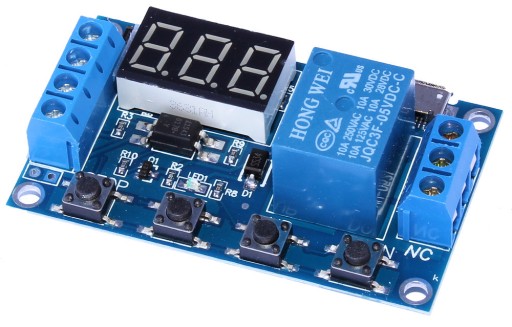

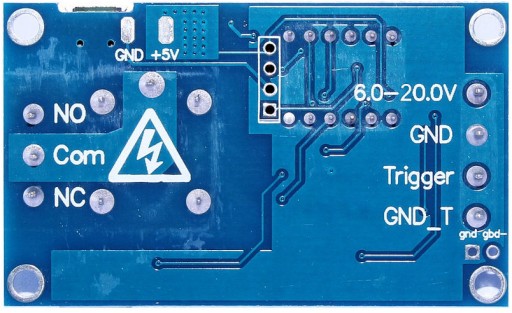

Time Relay Module

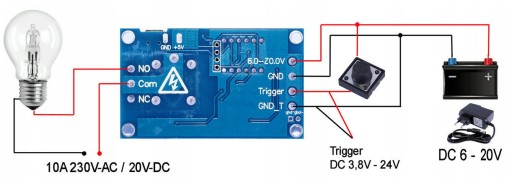

• Napájanie: 6V – 20V alebo micro USB 5.0V (24V DC napájanie poškodí dosku – pre napájanie nad 20V použite stupeň nadol prevodník, napr. LM2596 a na výstupe prevodníka nastavte napätie napr. 8-10V)
• Spúšťač: 3,8V - 20V.
• Časový rozsah: 0--999 minút
• Prevádzka v teplotnom rozsahu: -40-85C
• Rozmery: 62 mm * 38 mm * 19 mm
• Relé 10A 230V-AC 30V-DC

Modely a kryty dosiek plošných spojov navrhnuté jedným z našich klienti:

https://grabcad.com/library/time-relay-switch-acs-1c5vrtdm-1

https://grabcad.com /library/housing-for-acs-1c5vrtdm-time-relay-switch-1

https://www.thingiverse.com/ vec:6294236/files

Funkcia 3.2 umožňuje, aby modul fungoval bez spúšťača, t.j. keď napájame modul časovača cez 5V microUSB zásuvku alebo cez 6,0-20,0V konektor, spustí sa odpočítavanie bez potreba spustiť štart a umožňuje nekonečný alebo určený počet cyklov činnosti relé Pokyny:

• Tlačidlo STOP zapína/vypína relé (beží odpočítavanie - relé je vypnuté)
• Dlho podržané tlačidlo SET - výber jednej z funkcií a prepnutie na atribúty funkcie
• Krátke podržanie tlačidla SET - zobrazenie atribútov funkcie
• Procedúra programovania modulu:
• Stlačte tlačidlo stop a vyberte možnosť ON.
• Počkajte, kým sa na displeji nezobrazí 000
• Dlho stlačte SET -> Vyberte program pomocou tlačidiel UP / DOWN
• Krátko stlačte SET -> OP bliká na displeji -> 000. -> Pomocou tlačidiel UP / DOWN zadajte trvanie atribútu

Použite tlačidlo STOP na výber časovej jednotky:

000.->Sekunda

00,0 -> Desatina sekundy ( 05,5 = 5,5 sekundy )

0.0.0. -> Minúta ( 0.0.1. = 1 minúta)

• Dlhé stlačenie SET -> Potom, čo číslo programu prestane blikať, napr. P1.1, sa postup dokončí

Popis programov (funkcií) :

P1.1 – Po privedení signálu Trigger sa relé zapne a odpočítava sa čas nastavený ako atribút funkcie OP, po ktorom sa relé vypne (použitím Spúšťací signál počas odpočítavania nevedie k odpočítavaniu od 0)

P1.2 Po pripojení spúšťacieho signálu sa relé zapne a čas sa nastaví ako atribút funkcia OP sa odpočítava, po ktorom sa relé vypne (aplikovanie signálu Trigger počas odpočítavania spôsobí odpočítavanie od 0)

P1.3 Po pripojení signálu Trigger, relé sa zapne a čas nastavený ako atribút funkcie OP sa odpočítava, po ktorom sa relé vypne (aplikovaním signálu Trigger počas odpočítavania sa relé vypne a odpočítavanie sa vynuluje)

P-2 Po privedení signálu Trigger sa odpočíta čas nastavený ako atribút funkcie CL, potom sa zopne relé a odpočíta sa čas nastavený ako atribút funkcie OP , po ktorom sa relé vypne (aplikovanie signálu Trigger počas odpočítavania nespôsobí odpočítavanie od 0 )

P3.1 Po priložení signálu Trigger sa relé zapne zapnuté a započíta sa čas nastavený ako atribút funkcie OP, potom sa relé vypne a započíta sa čas nastavený ako atribút funkcie CL, proces ( CYCLE ) sa opakuje toľkokrát, koľkokrát zadaný v poli Atribút LOP ( --- v atribúte LOP znamená nekonečnú slučku) aplikovanie signálu Trigger počas odpočítavania vypne relé a vynuluje odpočítavanie

P3.2 Po pripojení modulu k napájaniu, relé sa automaticky zapne a odpočíta sa čas nastavený ako atribút funkcie OP, potom sa relé vypne a odpočíta sa čas nastavený ako atribút funkcie CL, proces (CYCLE) sa zopakuje určený počet krát zadaný v atribúte LOP (-- v atribúte LOP znamená nekonečnú slučku)

P – 4 Po pripojení spúšťacieho signálu, relé je zapnuté, odpočítavanie času nastaveného ako atribút funkcie OP začína od okamihu, keď Trigger "zmizne" (relé je zapnuté, kým neskončí odpočítavanie) Aplikovanie signálu Trigger počas odpočítavania spôsobí počítadlo vynulovanie a následné čakanie na "zmiznutie" Trigger (relé je neustále zapnuté)

V závislosti od dodávky je v module dostupná možnosť Display Sleep, resp. not

Režim spánku displeja – Ak sa počas 5 minút nespustí spúšťač, displej sa vypne

Povoliť Režim spánku displeja: Podržte stlačené tlačidlo STOP na približne 3 sekundy - C - P

na displeji sa zobrazí Vypnúť režim displeja Spánok: Podržte stlačené tlačidlo STOP - na približne 3 sekundy sa zobrazí na displeji
