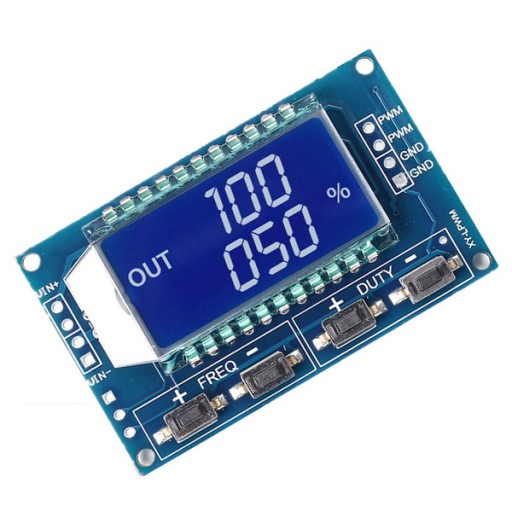

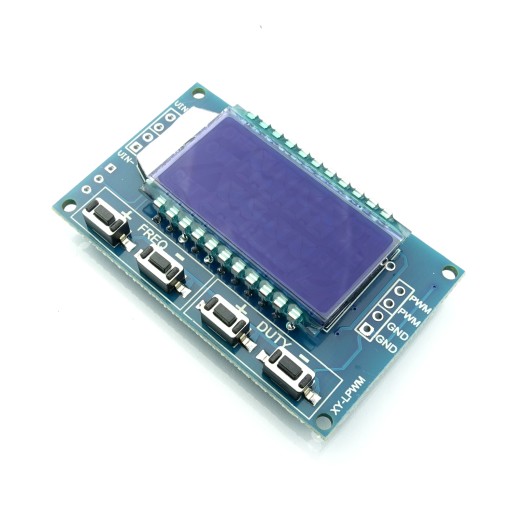

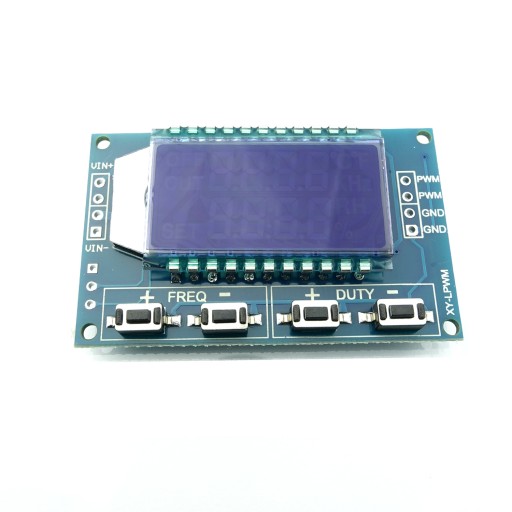

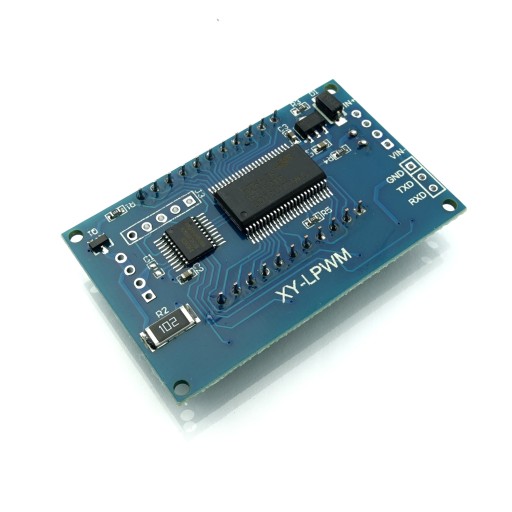

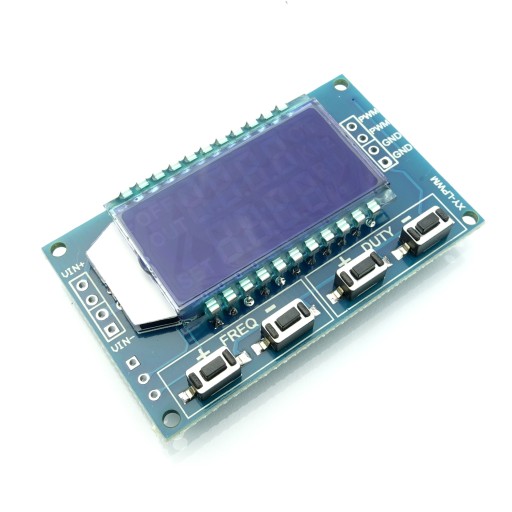

Generátor PWM signálu s veľkým LCD displejom s podsvietením a pohodlným nastavením. Pracuje v rozsahu 1Hz - 150kHz.

Má TTL sériový komunikačný konektor umožňujúci nastavenie pomocou mikrokontroléra.

Umožňuje ovládať LED diódy, motory atď.

p>

Napájanie v rozsahu od 3,3V do 30V - v závislosti od vstupného napätia získame rovnakú amplitúdu výstupného napätia.

Špecifikácia:

• napájanie napätie od 3,3V do 30V
  li>
• prevádzková frekvencia 1Hz - 150kHz
• nastaviteľná pulzná prevádzka od 0% do 100%
• výstupný prúd 10-30mA
• Vpp: vstup závislý od napätia
• LCD displej s podsvietením
• rozmery 40 mm x 30 mm

Pokyny:

Tlačidlo

FREQ: Nastavenie frekvencie;

DUTY: Nastavenie impulzného výkonu;

Tlačidlo +/- mení nastavenie zvolenej hodnoty

Ovládanie cez sériový port:

komunikačná rýchlosť: 9600 bps

dátové bity: 8

Zastavovací bit: 1

Kontrolná číslica: žiadne

Ovládanie toku: žiadne

Nastavenia frekvencie PWM

F101: nastavte frekvenciu na 101 Hz (001 až 999)

F1.05: nastavte frekvenciu na 1,05 kHz (1,00 až 9,99) )

F10,5: nastavte frekvenciu na 10,5 kHz (10,0 až 99,9)

F1.0,5: nastavte frekvenciu na 105 kHz (1.0.0 až 1.5.0)

2. nastavenie pracovného cyklu

DXXX: nastavte pracovný cyklus PWM na XXX: (001 až 100)

Príklad D050, 50 % nastavenie pracovného cyklu

3. čítanie parametra

p>

Odošlite reťazec „read“ na prečítanie nastavenia.

Inštalácia sa úspešne vrátila: Down;

Neúspešná inštalácia vráti: FALL.

Inštalácia sa úspešne vrátila: Down; p>
