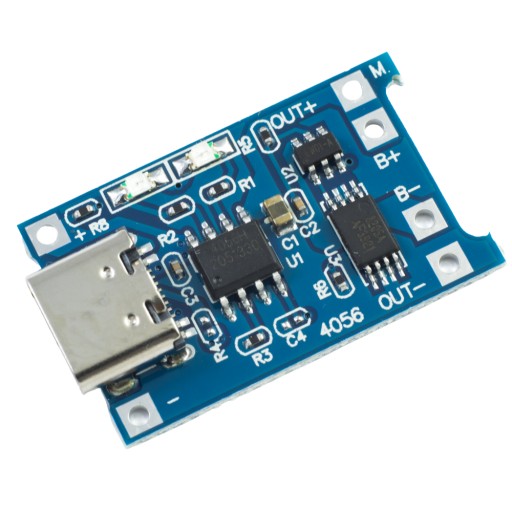

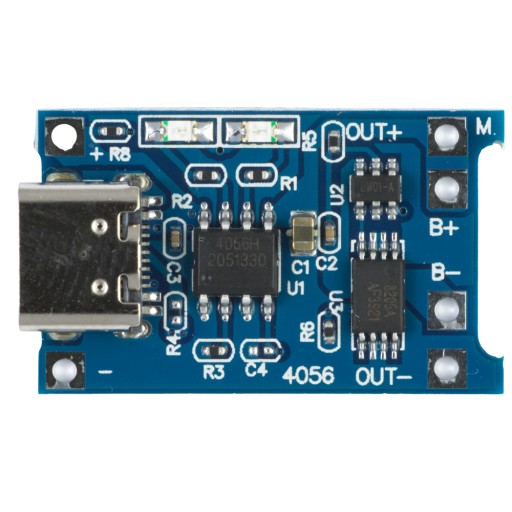

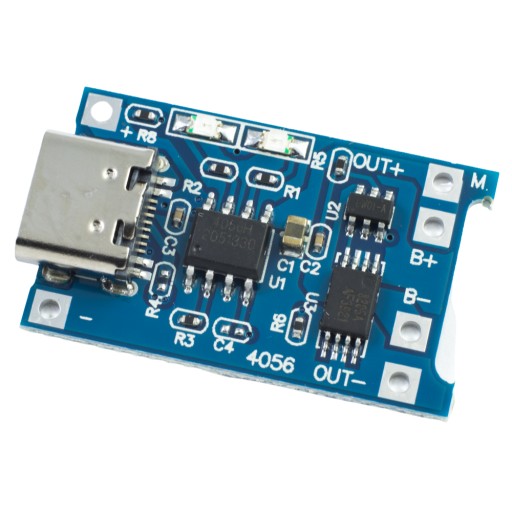

USB-C nabíjačkas ochranou.Vyhradená preLi-Ion a Li-Pol 18650 batérie.

Čip TP4056 zaisťuje veľmi rýchle nabíjanie. Nabíjací prúd je až 1A.

Má funkciu záložného zdroja energie. Ideálny ako systém pre stavbu malého výkonu banka. S jeho pomocou si postavíte zariadenie, ktoré bude mať hybridný pohon. Raz z USB alebo 5V napájacieho zdroja, raz z batérie.

Nabíjačka má dva typy ochrany:

• Pred prebíjaním článkov: Vypínacie napätie je 4,2 V
• Pred nadmerným vybitím článkov: Vypínacie napätie je 2,5 V

Vďaka použitej ochrane batériu nepoškodíte.

Aby nabíjačka plnila svoje funkcie, musí byť pripojená Li-Ion/Li-Pol batéria ku konektorom B+ a B-. Napájaný systém ide do OUT+ a OUT-.

Modul je možné napájať dvoma spôsobmi:

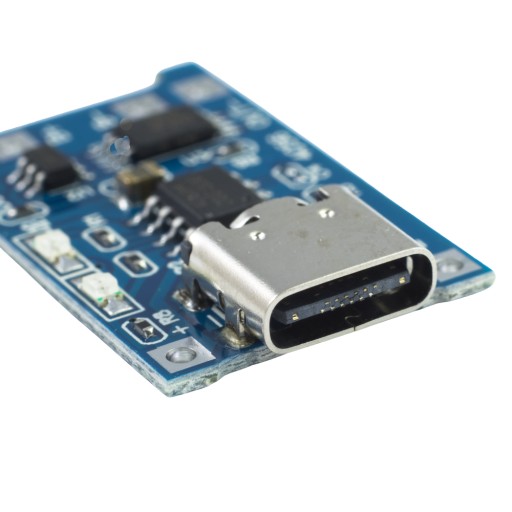

1. Cezkonektor USB. Na tomto module je USB-C. Iné verzie konektorov nájdete v iných ponukách.
2. Cez spájkovacie plôšky + a – vedľa konektora USB .

Napájanie nabíjačky TP4056 by malo byť v rozsahu 4,5 – 5 V. Proces nabíjania je označený dve LED diódy. Červená – prebieha nabíjanie. Modrá – nabíjanie dokončené.

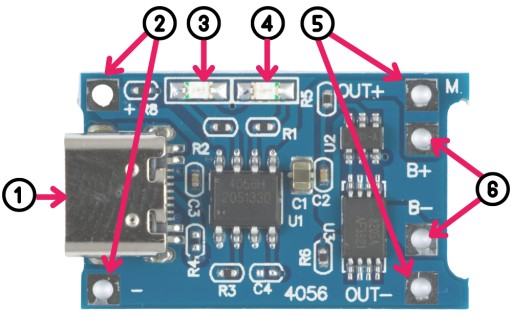

KOMPONENTY MODULU

1️⃣ Napájací konektor (mikro USB)

2️⃣ Napájacie podložky

3️⃣ LED pohotovostného režimu ( koniec nabíjania)

4️⃣ LED nabíjania (prebieha nabíjanie)

5️⃣ podložky napájacieho prijímača (napájanie z vyrovnávacej pamäte)

6️⃣ Li-Ion / Li-Pol batéria podložky

PARAMETRE LI-ION LI-POL NABÍJAČKY S BUFROM TP4056 1A USB-C

• Napájanie: 4,5 ÷ 5,5 V
• Cyklus: TP4056
• Napájanie cez USB-C konektor alebo napájacie kolíky.
• Napätie na B+ B-konektore max 4,2 V – jeden článok (1S)
• Nabíjacie napätie: 4,2 V (ochrana)
• Prahové napätie vybíjania: 2,5 V (ochrana)
• Maximálny nabíjací prúd: 1A
• Indikácia nabíjania červenou diódou
• Signalizácia dokončeného nabíjania pomocou modrej diódy
• Rozmery: 19 x 25 x 10 mm

Poznámka.

• Pripojenie s nesprávnou polaritou poškodí systém
