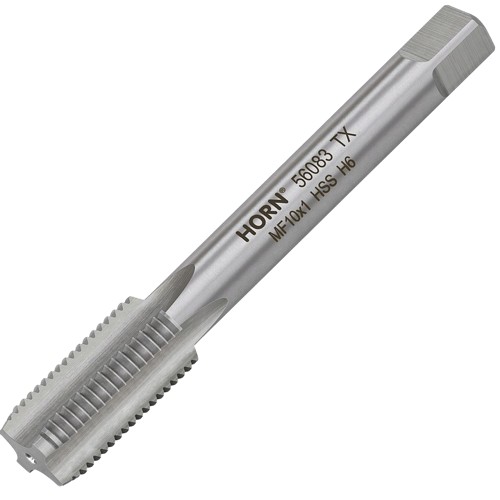

Závitník M10x1

Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a liatej oceli s pevnosťou do Rm 600 MPa.

Technické špecifikácie:

Značka: Horn

Typ závitu: metrický bežný pravotočivý.

tvrdosť: 60 °HRc (+/-1°).

počet drážok: 4.

profil závitu: uhol 60°.

materiál: legovaná nástrojová oceľ NC6 (W-1.2063).

Normy:

V súlade s normou: DIN-2181 /1P.

norma závitu: ISO DIN-13.

tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø8,5 mm.

Rozmery:

závit: M10.

rozstup závitu: 1 mm.

dĺžka z celkovej časti: 63 mm.

dĺžka rukoväte vodiča: 8 mm.

priemer rukoväte vodiča: štvorec 5,5 mm.
