Sada závitníkov M5x0,80:

Navrhnuté pre všeobecné použitie, na závitovanie cez a slepé otvory, v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatin s pevnosťou do Rm <600MPa

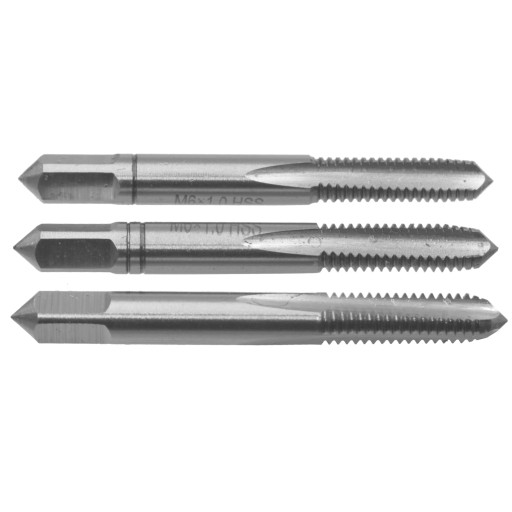

Súprava pozostáva z 3 závitníkov:

• 1 odizolovač: s 8P skosením (8 závitov v reze časť) a vstupný uhol 5°.

• Č. 2 medziľahlý: so 4P skosením (4 závity v reznej časti) a vstupným uhlom 10° /li>
• Č. 3 dokončovací nástroj: s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20° , bežná pravá.

  Technické špecifikácie:

  • tvrdosť: 60°HRc (+/-1°).
  • počet drážok: 3.
  • profil závitu: uhol 60°.
  • materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

  Normy:

  • Vyhovuje norme: DIN-352/3-P.
  • norma vlákna: ISO DIN-13.
  • Tolerancia závitu: ISO2 (6H).

  Odporúčaný priemer otvoru pre závitovanie je ø4,2 mm.

  Rozmery v milimetroch:

  • závit (d1): M5.
  • rozstup závitu (p): 0,80.
  • dĺžka z celkovej časti (l1): 50 mm.
  • dĺžka rukoväte vodiča (l2): 8 mm.
  • priemer držiaka vodiča (d2): štvorec 4,9 mm.
  • priemer držiaka vodiča (d2): li>
