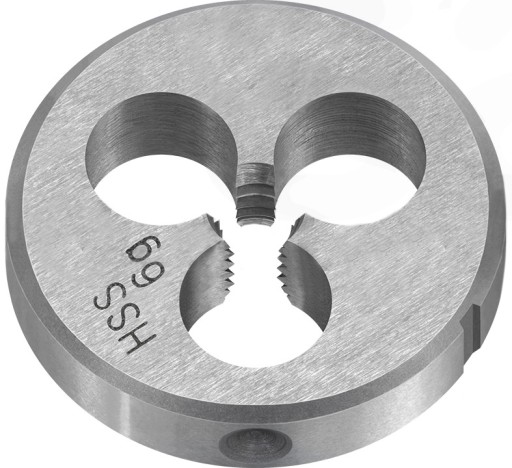

Určený na všeobecné použitie, na závitovanie hriadeľov vyrobený z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele, oceľoliatiny s pevnosťou do Rm <600 MPa , neželezné a tvrdené kovy, plasty.

⚙️Technické špecifikácie:⚙️

• značka: Horn.
• typ závitu: metrický pravidelný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• Profil závitu: uhol 60°.
• materiál: zliatina NC6 nástrojová oceľ (W-1.2063) .

☑️Majnica má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x5mm.

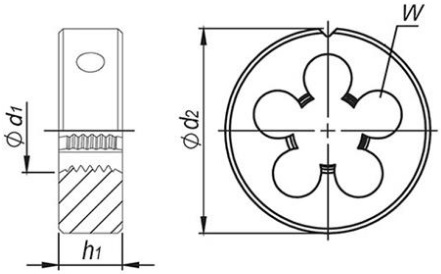

✏️Rozmery (technický výkres):

• rezaný závit (d1): M4,5.
• rozstup závitu (P ) - 0,50 mm.
• vonkajší priemer (d2): 20 mm.
• hrúbka matrice (h1): 5 mm.
• b>
• otvory na triesky (W): 3.
• odporúčaný priemer hriadeľa pre závit: ø3,90 mm.

✔️Normy:

✅Vyhovuje norme: DIN-EN 22 568.

✅Závitová norma: ISO DIN-13.

✅Tolerancia závitu: ISO (6g).

Celá ponuka závitníkov / matríc a iných rezných nástrojov nájdete na našich ďalších aukciách.
