Doska na stavbu stabilizovaného zdroja + 3,3V 5V 9V 12V 15V 18V 24V DCMax prúd až 3A

Nemáte čas navrhovať ani vyrábať dosky.

Teraz už nemáte. Nemusíte tým strácať čas!!!

Na základe dosky zdroja UP_Z1 môžete postaviť akýkoľvek stabilizovaný zdroj s konštantným kladným výstupným napätím v závislosti od použitého monolitického stabilizátora U1 z radu LM 78XX s max. prúd 1 až 3A (puzdro TO220).

Takéto systémy majú vnútornú ochranu proti skratu výstupu na zem a proti prekročeniu max. teplota konektora, čo zjednodušuje celý návrh napájacieho zdroja.

Rozsah výstupného napätia závisí od použitého stabilizátora.

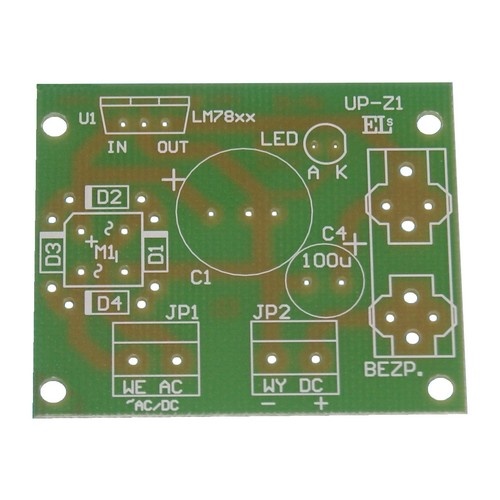

Doska pre stavbu stabilizovaného systému napájania

Výstupné napätie, napr.: +3,3V 5V 9V 12V 15V 18V 24V DC v závislosti od použitého stabilizátora

Vstupné napätie pred stabilizátorom (za usmerňovačom. mostík) by malo byť o cca 3V vyššie ako stabilizované napätie .

POZOR!!!! K AC vstupu NEPRIPÁJAJTE SIEŤOVÉ NAPÄTIE 230V AC

Doska má miesta pre ARK 2-pinové konektory s rozstupom 5mm a držiakom pre poistku PTF15.

Poistka dodatočne ochráni systém pred skratom alebo preťažením výstupu.

Namontovaním konektorov na dosku, zlepšíme zapojenie vodičov do DPS bez nutnosti spájkovania

LED v napájacom zdroji signalizuje, že je zapnuté napätie.

Stabilizátor by mal byť vybavený chladičom na odvádzanie tepla.

Napätie zo sekundárneho vinutia transformátora môžete priamo pripojiť do systému , napätie a výkon v závislosti od použitého systému 78XX a záťažového prúdu.

Môžete použiť aj nestabilizovaný napájací zdroj s konštantným jednosmerným výstupným napätím alebo striedavý zdroj.

Používanie doma alebo v dielni na napájanie elektronických zariadení, LED riadkov alebo klastrov, mikroprocesorových modulov a iných zariadení.

rozmery dosky 50 x 40 mm

popis zapojenia so schematickým nákresom je zahrnutý

Zoznam prvkov potrebných na montáž: (nie sú súčasťou dosky)

M1 – usmerňovací mostík, napr. 2A 1000V 2W10 ROUND

alebo usmerňovacie diódy D1-D4, napr. 2A-RL207, 3A-1N5408

B – držiak poistky, napr

b>

C1 = 470uF /1000uF 2200uF /16 alebo 25V v závislosti od napätia napájanie a prúd záťaže

C2 = 100nf 0805 smd, U1 – LM 78XX

C3 = 100nF 0805 smd, C4 100uF alebo 220uF / 16V alebo 25V

R_led* 0805 smd – vyberte si v závislosti od Uwy

Príklady prvkov na zostavenie 5V 1A napájacieho zdroja

M1 – mostík 2A 1000V 2W10

B – držiak na poistku PTF15 + poistka 1A alebo 1,5 A

C1 = 1000uF /16

C2,3 = 100nf 0805 smd C4 = 100uF/16V U1 – LM 7805

R_led 0805 smd – od rozsahu 360 do 1 k

Radiátor
