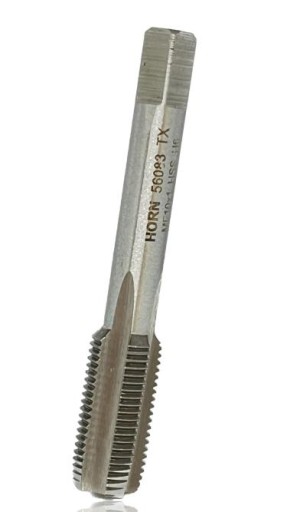

Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a liatej oceli s pevnosťou do Rm <600MPa.

Technické špecifikácie :

• značka: Horn
• Typ vlákna: metrický obyčajný pre pravú ruku.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál:nástrojová legovaná oceľ NC6 (W-1.2063).
• vyhradený plast vrátane puzdra.

Štandardy:

• V súlade s normou: DIN-2181/1P.
• norma závitov : ISO DIN-13 .
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø9 mm.

Rozmery

• závit: M10
• rozstup závitu: 1 mm.
• dĺžka celej časti: 70 mm.
• dĺžka rukoväte vodiča: 8 mm.
• priemer rukoväte vodiča: štvorec 5,5 mm.
