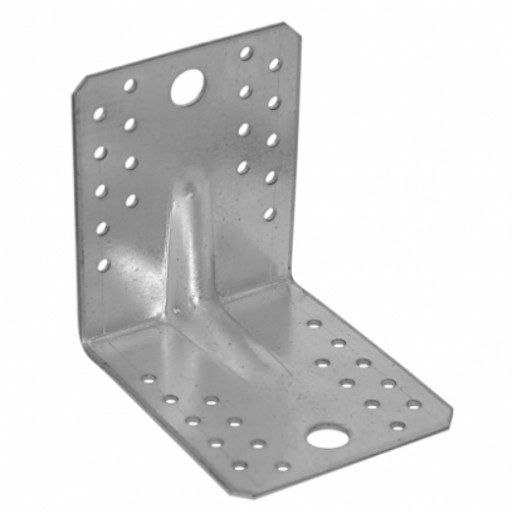

Uhlové tyče s hlbokým prelisom majú veľmi vysokú pevnosť v ohybe. Majú širokú škálu premyslených vzorov otvorov, takže ich možno použiť ako v štandardných riešeniach, tak aj vybrať pre individuálne navrhnuté spoje.

HRÚBKA PLECHU V SPOJOVACÍCH KPL JE 2 mm .

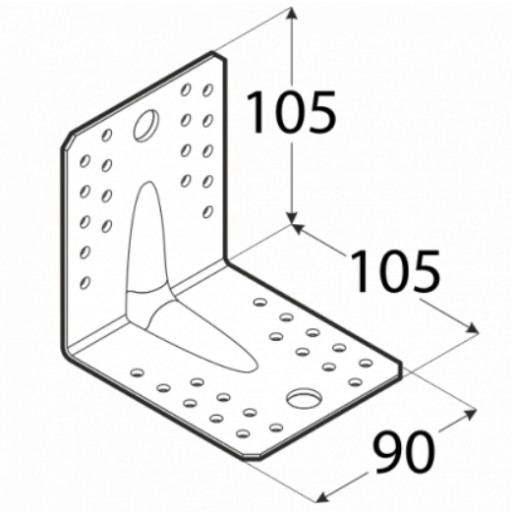

Parametre:

• výška - 105mm
• dĺžka - 105 mm
• šírka - 90 mm
• hrúbka - 2,0 mm
• hmotnosť - 273 g
• referenčná - KPL2
• otvory - ø 5 mm - 18 ks ø 14 mm

UPEVNENIE:

• KOTVA krúžkové klince
• tesárske skrutky do konektorov
• skrutky do dreva
• oceľové rozperné skrutky M10
• lepené kotvy M10 atď.

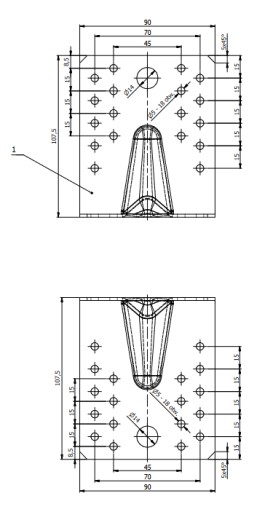

TECHNICKÝ NÁKRES:

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 - 105 x 105 x 90 x 2,5 [mm]
• KP3 – 90 x 50 x 55 x 2,5 [mm]
• KP4 - 70 x 70 x 55 x 2,5 [mm]
• KP5 - 140 x 140 x 65 x 2,5 [mm]
• KP6 – 172 x 105 x 90 x 3 [mm]
• KP7 – 145 x 145 x 90 x 2,5 [mm]
• KP8 – 145 x 70 x 90 x 2,5 [mm]
• KP9 – 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 – 90 x 90 x 65 x 2 [mm]
• KPL2 – 105 x 105 x 90 x 2 [mm]
• KPL3 – 90 x 50 x 55 x 2 [mm]
• KPL4 – 70 x 70 x 55 x 2 [mm]
• KPL5 – 50 x 50 x 35 x 2 [mm]
• KPL6 – 60 x 60 x 45 x 2 [mm]
• KPS1 – 90 x 90 x 65 x 1,5 [mm]
• KPS2 – 105 x 105 x 90 x 1,5 [mm]
• KPS3 – 90 x 50 x 55 x 1,5 [mm]
• KPS4 – 70 x 70 x 55 x 1,5 [ mm]

CERTIFIKÁT:

• Európske technické osvedčenie
• Vyhlásenie o parametroch
• Osvedčenie o zhode z výroby Riadenie výroby

Všetky nami ponúkané spojovacie prvky sa vyznačujú najvyššou kvalitou a možno ich bez obáv použiť v stavebníctve. Vyvíjame maximálne úsilie, aby sme zaistili, že produkty dodávané našim dodávateľom sú bezpečné a prispôsobené konkrétnym úlohám.

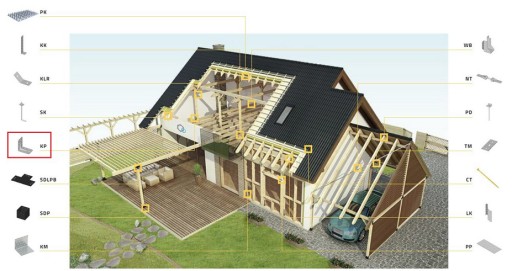

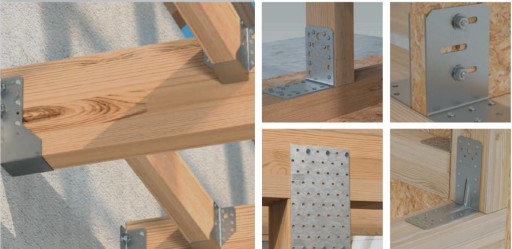

APLIKÁCIA:
