Harmony XB5, plastové modulárne ovládacie a signalizačné prvky s priemerom 22 mm v sebe spájajú jednoduchosť inštalácie, efektivitu, flexibilitu, moderný dizajn a pevnosť, vďaka čomu spĺňajú požiadavky priemyselných aplikácií.

Objavte nové možnosti personalizácie pre vybrané aplikácie.

Základné parametre

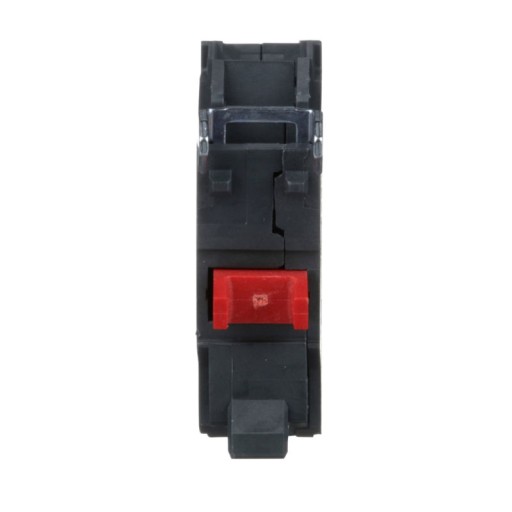

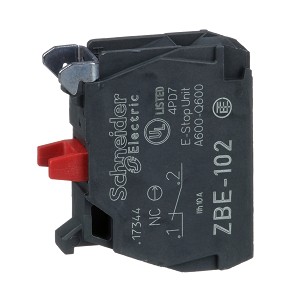

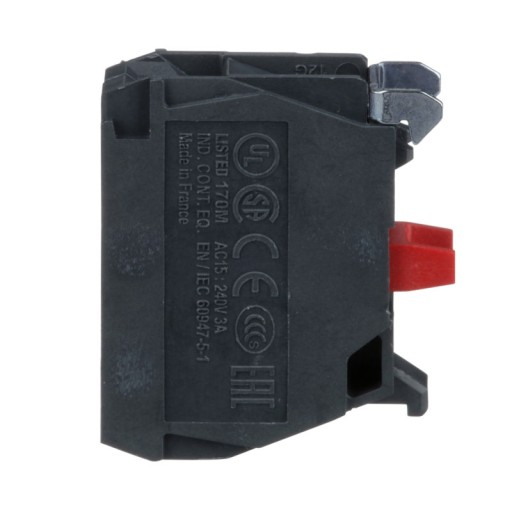

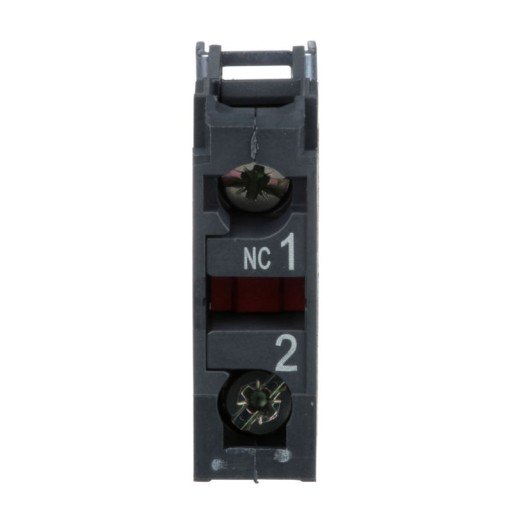

Schneider Electric, Harmony XB4 Jednokontaktný blok 1NC Ø22, ZBE102

• Sortiment produktov: Harmony XB5
• Typ produktu alebo komponentu: Blok kontaktu
• Krátky názov zariadenia : ZBE
• Stupeň krytia IP: IP20 podľa IEC 60529
• Kontaktná prevádzka: Pomalá prevádzka
• Typ bloku kontaktov: Jeden
• Účel kontaktov: Štandardné kontakty
• Pripojenia - svorky: Skrutkové svorky , <= 2 x 1,5 mm² s káblovým okom podľa EN 60947-1, Skrutkové svorky,>= 1 x 0,22 mm² bez káblového oka podľa EN 60947-1

Doplnkové parametre

h2>

• Hmotnosť produktu: 0,011 kg
• Typ a usporiadanie kontaktov: 1 NC (1NZ)
• Zdvih pohonu: 1,5 mm (NC zmena elektrického stavu), 4,3 mm (celková dĺžka zdvihu)
• Hnacia sila: 2 N NC zmena elektrického stavu
• Mechanická odolnosť: 10000000 cyklov
• Uťahovací moment: 0,8…1,2 N.m podľa normy EN 60947-1
• Kontaktný materiál: Zliatina striebra (Ag/Ni)
• Ochrana proti skratu: 10 A poistková skrinka typu gg podľa EN/IEC 60947-5-1
• Menovité izolačné napätie [Ui]: 600 V ( stupeň znečistenia 3) podľa EN 60947-1
• Menovité impulzné výdržné napätie [Uimp]: 6 kV podľa EN 60947-1
• Menovitý prevádzkový prúd [Ie]:3 A pri 240 V, AC-15, A600 podľa EN/IEC 60947-5-1
• elektrická odolnosť:1000000 cyklov, AC-15, 2 A pri 230 V, prevádzková rýchlosť <3600 cyklov/h, faktor zaťaženia: 0,5 podľa EN/IEC 60947-5-1
• Montáž bloku: Predná montáž

​Tento jednokontaktný blok Harmony ZB, XB5 používa skrutkové svorky. Tento kontaktný blok umožňuje rýchlu a jednoduchú výmenu a konfiguráciu tlačidiel a spínačov.

Jednoducho sa montuje a vymieňa na kompletné tlačidlá a spínače XB5 pomocou svorkovnice a pripája sa k ovládacím obvodom pomocou jednoduchých skrutkových spojov. Chráni operátorov pred neočakávaným kontaktom so živými obvodmi s krytím IP20.

1 milión cyklov vysokej odolnosti pri zaťažení 6A umožňuje menej údržby a poškodenia vašej inštalácie. Má jasné farby pre typy kontaktných blokov NO a NC. Skrutkové svorky odolné voči vibráciám poskytujú vysokú odolnosť voči vibráciám, vďaka čomu je produkt vhodný na inštaláciu do strojov s vysokými vibráciami.

Výhody

• Jednoduchý modulárny dizajn uľahčuje servis a úpravy po inštalácii a prispôsobenie strojov ľuďmi bez odborných znalostí
• Vysoká životnosť na 1 milión cyklov so záťažou 6A: menšia potreba údržby a zníženie poškodenia pri inštalácii
• Jasná farebná schéma pre NO a NO kontaktné bloky typu NC
• Skrutkové svorky odolné voči vibráciám poskytujú vysokú odolnosť voči vibráciám, vďaka čomu je produkt vhodný na inštaláciu do strojov s vysokým mechanickým namáhaním
