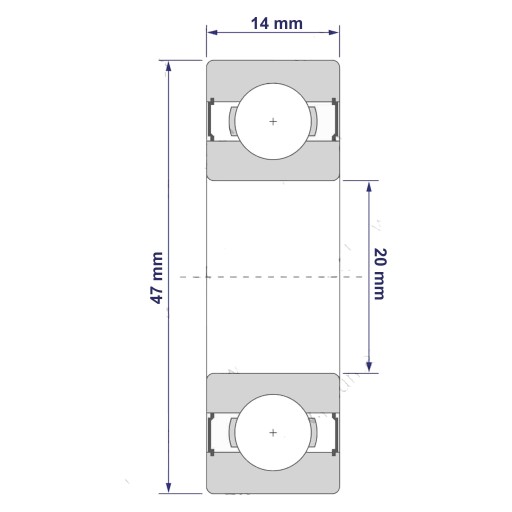

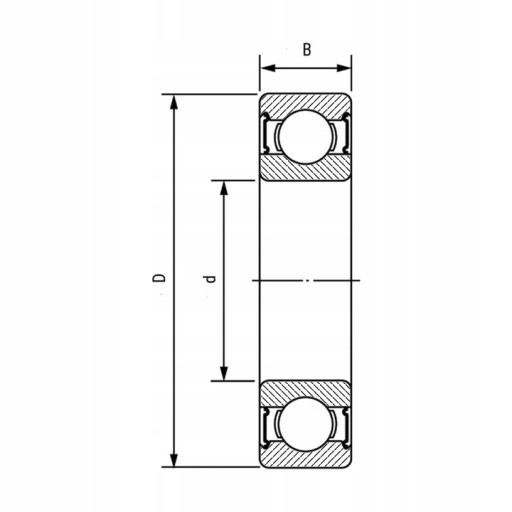

Rozmery:

• Vnútorný priemer: 20 mm
• Vonkajší priemer: 47 mm
• Šírka: 14 mm

Technické údaje:

• Typ ložiska: gulička s hlbokou drážkou
• Materiálové prevedenie krúžkov: ložisková oceľ
• Prevedenie vonkajšieho krúžku: štandardné
• Tvar povrchu vonkajšieho krúžku: plochý vonkajší povrch
• Prevedenie vnútorného krúžku: štandardné (nerozšírené)
• Vedenie klietky: na valivých prvkoch
• Trieda presnosti: normálna / štandardná
• Prevádzková teplota: štandardná
• Vnútorná vôľa: C3 - väčšia ako normálna
• Vnútorné vŕtanie krúžku: štandardné (cylindrické) vŕtanie
• Typ klietky: oceľová klietka
• Materiál valivých telies: ložisková oceľ
• Počet riadkov : jeden rad
• Statické radiálne zaťaženie: 6600 N
• Dynamické radiálne zaťaženie: 13900 N
• Rýchlosť otáčania: 10 000 ot./min.

Jednoradové guľkové ložiská generácie C

Charakteristiky:

Jednoradové guľkové ložiská sú najčastejšie používané ložiská. Sú neoddeliteľné. Skladajú sa z dvoch vonkajších a vnútorných krúžkov a radu loptičiek vedených v košíku. Majú jednoduchý dizajn, sú dostatočne odolné a ľahko sa používajú. Sú dostupné v uzavretej a otvorenej verzii. Vďaka vhodnej geometrii obežných dráh a valivých telies vo forme guľôčok dokážu tieto ložiská prenášať axiálne sily v oboch smeroch rovnako efektívne ako radiálne sily. Guličkové ložiská generácie C boli špeciálne navrhnuté na zníženie emisií hluku a trecieho momentu. Vďaka tomu sú obzvlášť vhodné na použitie v mnohých aplikáciách, napr. v elektrických strojoch, ventilátoroch, práčkach a elektrickom náradí.

Výhody:

Zavedené zmeny v. vnútorná geometria, vylepšená kinematika ložísk, nové tesnenia a nové klietky, ako aj zmeny vo výrobnom procese poskytli ložiskám s hlbokou drážkou generácie C množstvo výhod.

Nízke emisie hluku

Ložisko beží tichšie vďaka použitiu presnejších guľôčok, optimalizovanému povrchu obežného kolesa, stabilnejšej klietke a upravenej vnútornej štruktúre.

Vylepšené tesnenia

Inovatívne navrhnuté bezdotykové tesnenie účinne bráni úniku tuku z ložiska a vnikaniu prachu do ložiska (prípona Z).

Ešte väčšiu účinnosť poskytujú ložiská s kontaktným tesnením s axiálnym kontaktom ložiska. tesniaci okraj (prípona HRS alebo ELS). Je to možné vďaka novému

designu tesnenia a vytvoreniu labyrintu s vhodne tvarovanou, spolupracujúcou geometriou vonkajších a vnútorných ložiskových krúžkov.

Spodné trenie

Upravená vnútorná geometria a optimalizované povrchy obežných dráh, zvlnenie a kruhovitosť znižujú trenie ložísk.

Zníženie nákladov

Menšie trenie znamená nižšie energetické nároky, čím sa znižujú náklady. Zníženie strát maziva, lepšia ochrana pred znečistením a nižšie zaťaženie mazivom predlžujú životnosť maziva a následne aj životnosť ložísk.

Výrobca: FAG
