Výroba:

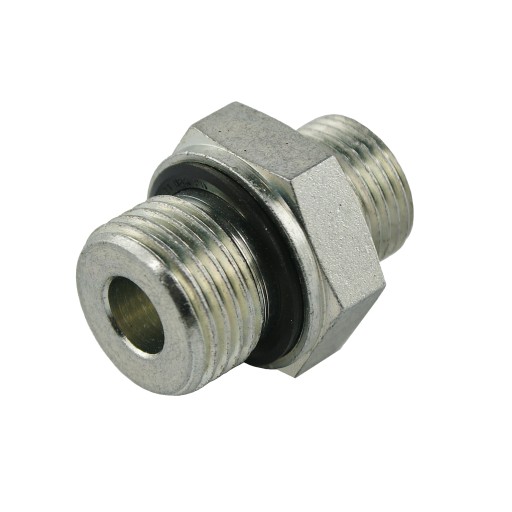

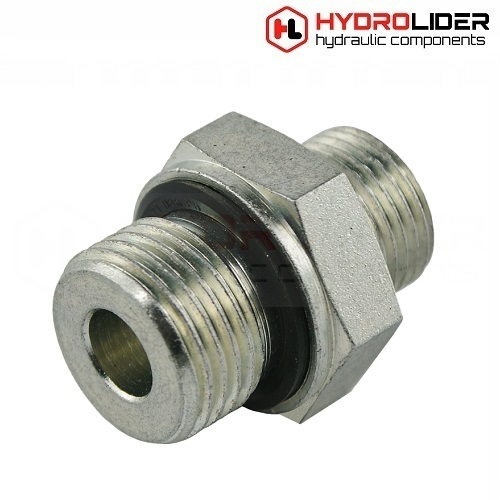

Originálny produkt značky Hydrolider, symbol: 1.60.14.004

Aplikácia :

Je široko používaný v hydraulických systémoch v poľnohospodárstve, záhradníctve, lesníctve, stavebníctve a priemysle všeobecne.

Pripojenie pomocou gumového tesnenia, naskrutkovaného do tela napr. čerpadlo, valec, rozvádzač a pod.. Spája hlavné komponenty hydraulického systému s hydraulickými vedeniami.

Strana určená na zaskrutkovanie do karosérie má ED tesnenie, v tomto mieste nie sú potrebné žiadne dodatočné tesnenia. .

Druhá strana je určená na priskrutkovanie potrubia, kolena alebo iného konektora p>Spojenie je určené len na zaskrutkovanie do tela, nie je vhodné na spojenie dvoch vodičov. To sa vykonáva pomocou konektorov, ktoré je možné zakúpiť na iných našich aukciách.

Užitočné údaje:

Priemer závitu BSP 1" meraný posuvným meradlom: p>

• Vonkajší priemer [mm]: 33,0 – 33,2
• Vnútorný priemer [mm] : 30,3 – 30,8

Priemer závitu M24x1,5 meraný posuvným meradlom:

• Vonkajší priemer [mm]: 23,6 - 23,9
• Vnútorný priemer [mm]: 22,2 - 22,6

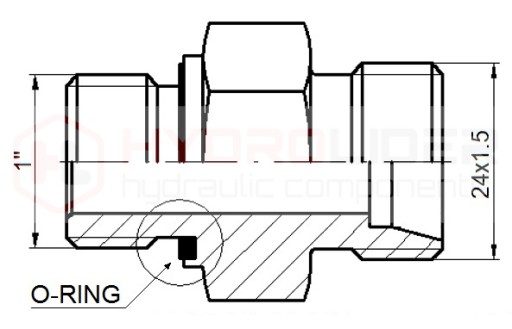

Technické údaje:

• Uhol upínacieho kužeľa: 24° (typický pre poľský štandard)
• Nominálny priemer priechod: 12mm
• Závit na strane tela: vonkajší palcový BSP 1"
• Závit na strane kábla: vonkajší metrický 24x1,5
• Verzia pripojenia: sv.
• Nominálny tlak: 180 bar
• Maximálny tlak: 230 bar
• Typ kvapaliny: hydraulický olej

Materiál:

• Zvárateľná oceľ, galvanizovaná, odolná voči korózii
