Výroba:

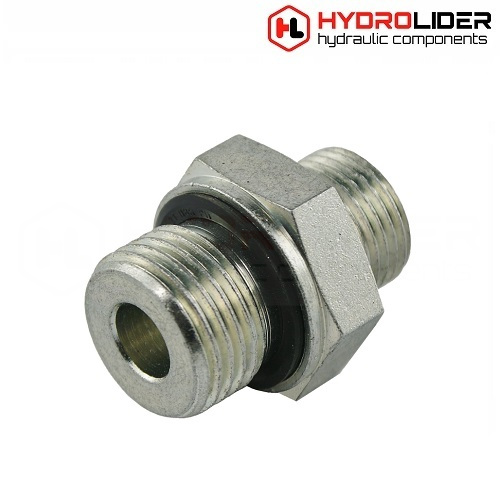

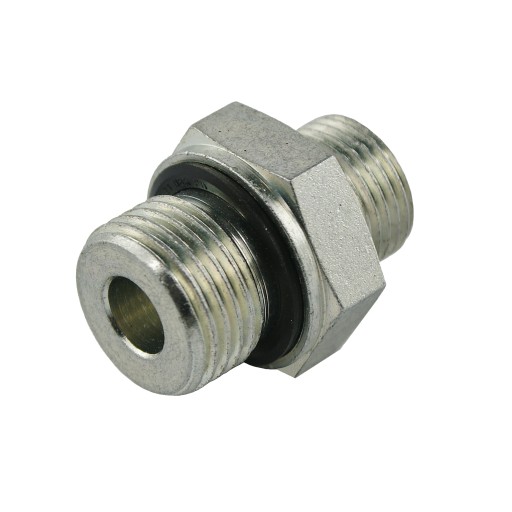

Originálny produkt značky Hydrolider, symbol: 1.60.21.009

Aplikácia:

Má široké využitie v hydraulických systémoch v poľnohospodárstve, záhradníctve, lesníctve, stavebníctve a priemysle všeobecne.

Spojenie s gumovým tesnením, naskrutkované do tela napr. čerpadlo, valec, rozvádzač atď. Spája hlavné komponenty hydraulického systému s hydraulickými vedeniami.

Strana určená na zaskrutkovanie do karosérie má ED tesnenie, v tomto mieste nie sú potrebné žiadne ďalšie tesnenia.

Druhá strana je určená na priskrutkovanie potrubia, kolena alebo inej tvarovky. K utesneniu dochádza pri naskrutkovaní na samotesniaci upínací kužeľ. V tomto mieste tiež nie je potrebné použitie prídavných tesnení.

Spojenie je určené len na zaskrutkovanie do tela. Nevhodné na pripojenie dvoch vodičov. Robí sa to pomocou konektorov, ktoré je možné zakúpiť na našich iných aukciách.

Užitočné údaje:

Priemer závitu M14x1,5 meraný posuvným meradlom:

• Vonkajší priemer [mm]: 13,6 - 13,9
• Vnútorný priemer [mm]: 12,2 - 12,6

Priemer závitu M18x1,5 meraný s posuvným meradlom:

• Vonkajší priemer [mm]: 17,6 - 17,9
• Vnútorný priemer [mm]: 16,2 - 16,6

Technické údaje:

• Uhol upínacieho kužeľa: 24° (typický pre poľský štandard)
• Menovitý priemer priechodu: 8m

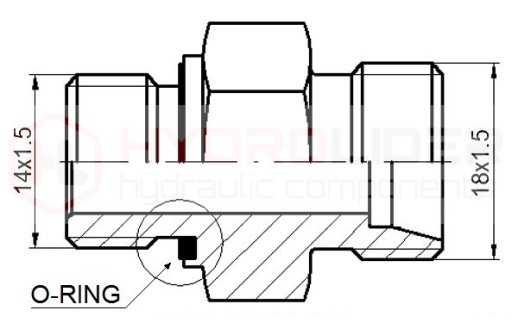

• Závit na strane tela: vonkajší metrický 14x1,5
• Závit na strane kábla: vonkajší metrický 18x1,5
• Verzia pripojenia: svetlý
• Nominálny tlak: 180 bar
• Maximálny tlak: 230 bar
• Typ kvapaliny: hydraulický olej

Materiál:

• Zvárateľná oceľ, pozinkovaná, odolná voči korózii
