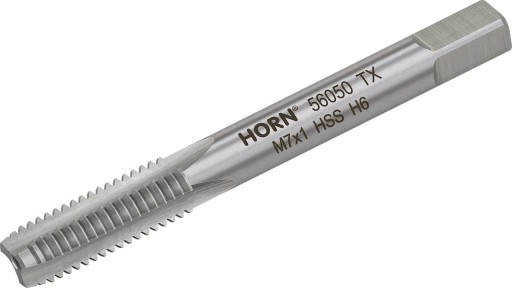

⚙️Technické špecifikácie:⚙️

☑️typ závitu: metrický, pravidelné pravotočivé zakrútenie.

☑️tvrdosť: 60°HRc (+/-1°).

☑️počet drážok: 3.

☑️profil závitu: uhol 60°.

☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).

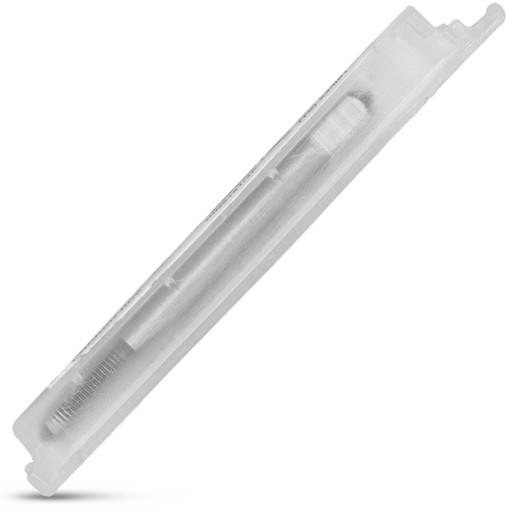

☑️Vrátane špeciálneho plastového puzdra.

✔️Štandardy:

✅V súlade s normou: DIN-352/ 1-P.

✅Štandard závitu: ISO DIN-13.

✅Tolerancia závitu: ISO2 (6H).

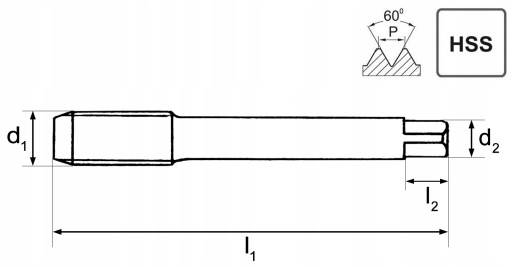

Odporúčaný priemer otvoru pre závitovanie je ø6,0 mm.

• závit (d1): M7.
• Rozstup závitu (P): 1 mm.
• celková dĺžka dielu (l1): 56 mm.
• dĺžka držiaka vodiča (l2):8 mm.
• priemer držiaka vodiča (d2): štvorcový 4,9 mm.

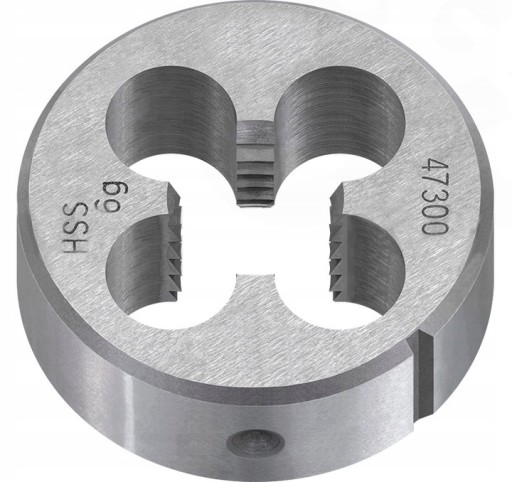

✔️Technické špecifikácie:

☑️Typ závitu: metrický obyčajný pravotočivý.

☑️tvrdosť: 60 °HRc (+/-1°).

☑️komora: 1,75P.

☑️profil vlákna: uhol 60°.

☑️materiál: Nástrojová oceľ NC6 (W-1.2063).

☑️ vrátane špeciálneho plastového puzdra.

Majnica má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x7mm.

✔️Normy:

✅Vyhovuje norma: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerancia závitu: ISO (6g).

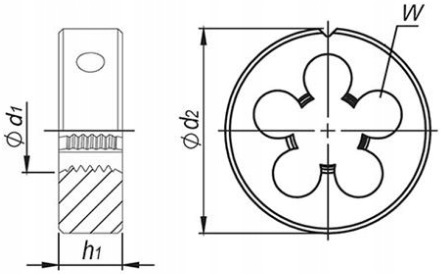

✏️Rozmery ( technický výkres ):

• rezaný závit (d1): M7.
• rozstup závitu (P) - 1 mm.
• vonkajší priemer (d2):25 mm.
• hrúbka matrice (h1): 9 mm.
• otvory na triesky (W): 4.
• odporúčaný priemer hriadeľa pre závitovanie: ø6,88 mm.
