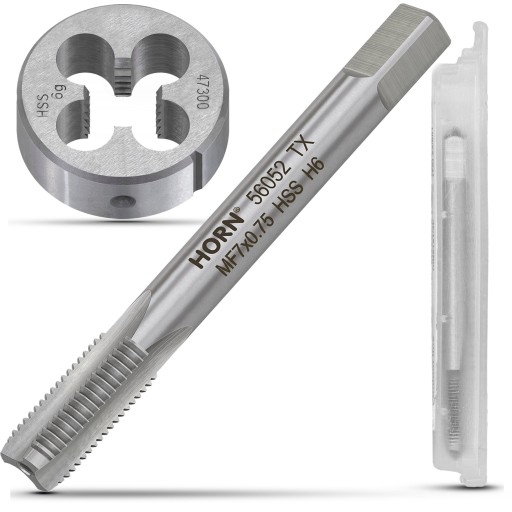

MANUÁLNA ZÁVOVAČKA M7 DIN-2181/1P+ ZÁSTRČNÍK M7x0,75
MANUÁLNA ZÁVOVAČKA M7 DIN-2181/1P+ ZÁSTRČNÍK M7x0,75
Kód tovaru: 13109288215
- Stav: Nové
- Značka: inna (Sand)
- Počet položiek v súprave: 2 ks
- Hmotnosť produktu s obalom: 0,075 kg
- Kód výrobcu: NARZYNKA M7+GWINOTWNIK M7x0.75
- Stav balenia: Originál
- Priemer závitu: M7
- Stúpanie závitu: 0,75 mm
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU

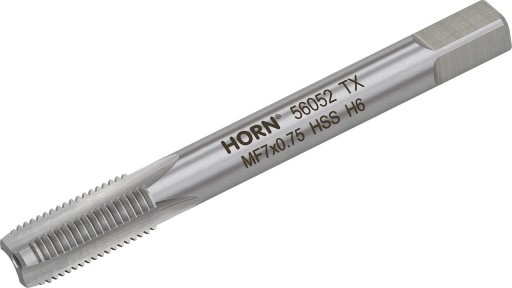

⚙️Technické špecifikácie:⚙️
☑️typ závitu: metrický, pravidelný pravotočivý zákrut .
☑️tvrdosť: 60°HRc (+/-1°).
☑️počet drážok: 3.
☑️profil závitu: uhol 60°.
☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).

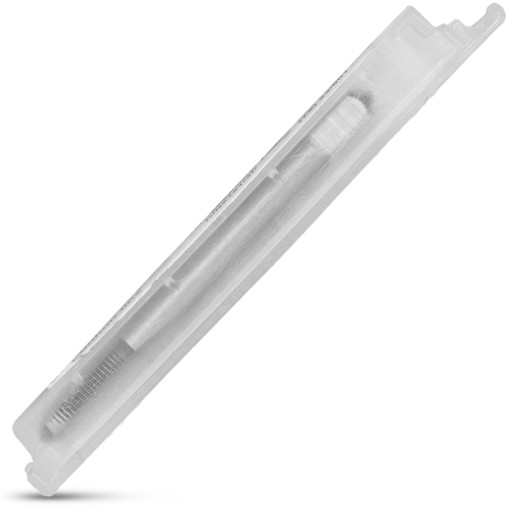

☑️Vrátane špeciálneho plastového puzdra.
✔️Štandardy:
✅Vyhovuje norme: DIN -2181/1 -P.
✅Štandard závitu: ISO DIN-13.
✅Tolerancia závitu: ISO2 (6H).
Odporúčané priemer otvoru
b> pre závitovanie je ø6,0 mm.

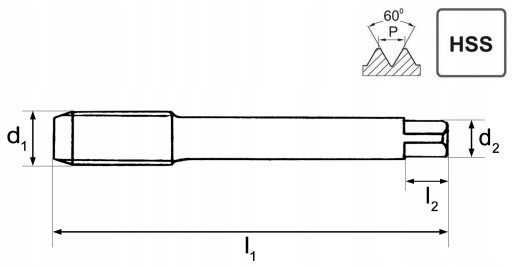

✏️Rozmery (technický výkres):- závit (d1): M7.
- rozstup závitu (P): 0,75 mm.
- celková dĺžka dielu (l1): 56 mm.
- Dĺžka rukoväte vodiča (l2):8 mm.
- Priemer rukoväte vodiča (d2): štvorcový 4,9 mm.
✔️Technické špecifikácie:
☑️Typ závitu: metrický obyčajný pravotočivý. p>
☑️tvrdosť: 60°HRc (+/-1°).
☑️rez: 1,75P.
☑️profil závitu: uhol 60°.
☑️materiál: Nástrojová oceľ NC6 (W-1.2063).
☑️vyhradené plastové puzdro.

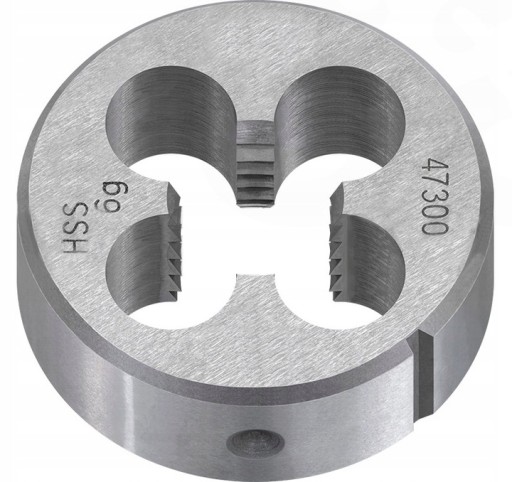

Majnica má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x7mm.
✔️ Normy:
✅Vyhovuje norme: DIN-EN 22 568.
✅Norma závitu: ISO DIN-13.
✅Tolerancia závitu: ISO ( 6g).

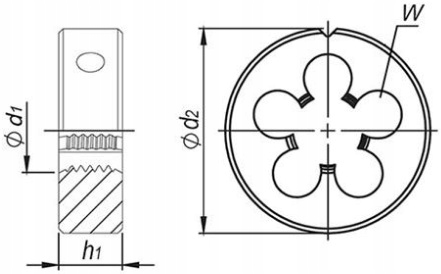

✏️Rozmery (technický výkres):
- rezaný závit (d1): M7.
- závit rozstup (P) - 0,75 mm .
- vonkajší priemer (d2):25 mm.
- hrúbka matrice (h1) : 9 mm.
- otvory na triesky (W): 4.
- odporúčaný priemer hriadeľa pre závitovanie: ø6 .88 mm.
