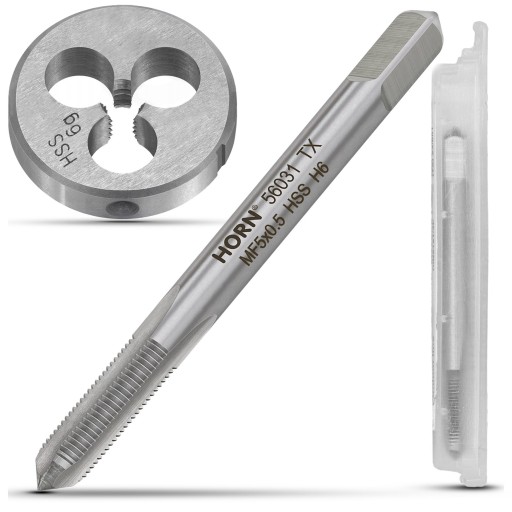

RUČNÝ ZÁVIT M5, DIN-2181/1P+ ZÁVIERKA M5x0,5
RUČNÝ ZÁVIT M5, DIN-2181/1P+ ZÁVIERKA M5x0,5
Kód tovaru: 13129511301
- Stav: Nové
- Značka: Horn
- Počet položiek v súprave: 1 ks
- Hmotnosť produktu s obalom: 0,05 kg
- Kód výrobcu: 56031
- Stav balenia: Originál
- Priemer závitu: M5
- Stúpanie závitu: 0,5 mm
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU

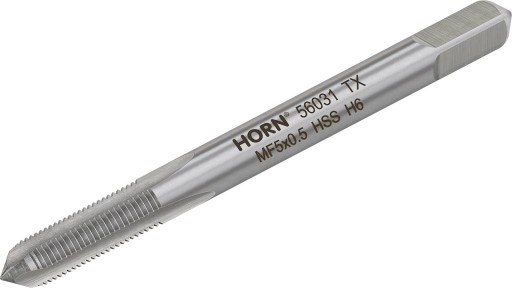

⚙️Technické špecifikácie:⚙️
☑️typ závitu: metrický, bežný pravý- krútenie rukou.
☑️tvrdosť: 60°HRc (+/-1°).
☑️počet drážok: 3.
☑️profil závitu: uhol 60°.
☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063) .

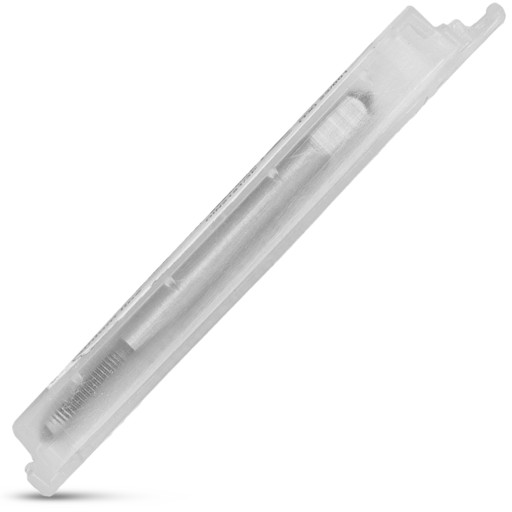

☑️Vrátane špeciálneho plastového puzdra.
✔️Štandardy:
✅Vyhovujúce štandardu: DIN-2181 /1-P.
✅Norma závitu: ISO DIN-13.
✅Tolerancia závitu: ISO2 (6H).
Odporúčaný priemer otvoru pre závitovanie je ø4,2 mm.

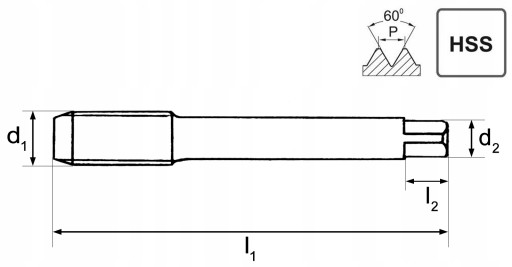

✏️Rozmery (technický výkres):- závit (d1): M5.
- rozstup závitu (P): 0,50 mm.
- celková dĺžka dielu (l1): 50 mm.
- Dĺžka rukoväte vodiča (l2):8 mm.
- Priemer rukoväte vodiča (d2): štvorcová 4,9 mm.
✔️Technické špecifikácie:
☑️typ závitu: metrický obyčajný pravý.
☑️ tvrdosť: 60°HRc (+/-1°).
☑️komora: 1,75P.
☑️ profil závitu: uhol 60°.
☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).
☑️v cene špeciálne plastové puzdro.

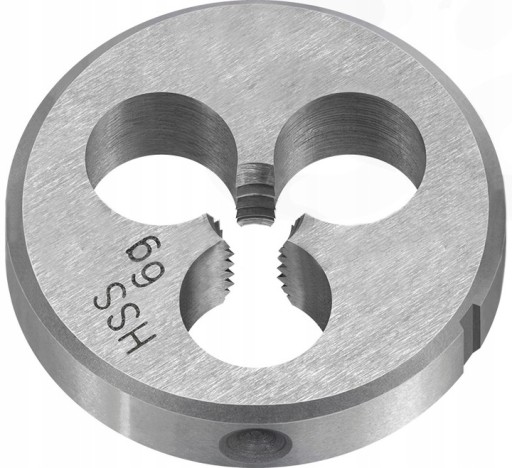

Majnica má upínacie otvory na montáž do závitových držiakov s objímkamiø20x5mm.
✔️Štandardy:
✅Vyhovuje norme: DIN-EN 22 568.
✅Norma závitu: ISO DIN-13.
✅Tolerancia závitu: ISO (6g).

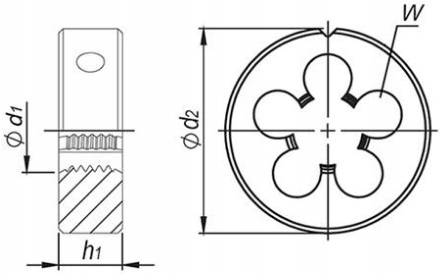

✏️ Rozmery (technický výkres):- rezaný závit (d1): M5.
- rozstup závitu (P) - 0,5 mm. b>
- vonkajší priemer (d2):20 mm.
- hrúbka matrice (h1): 7 mm.
- otvory na triesky (W): 3.
- odporúčaný priemer hriadeľa pre závitovanie: ø4,90 mm.
