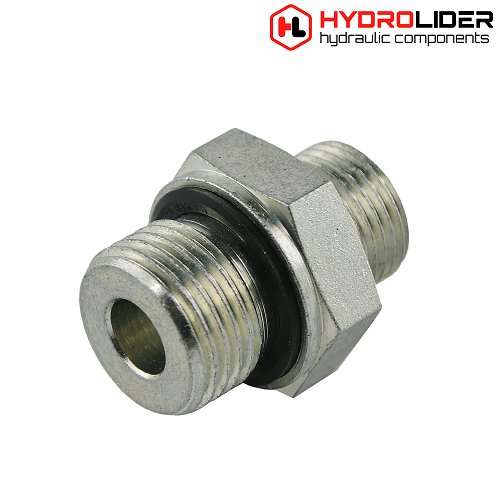

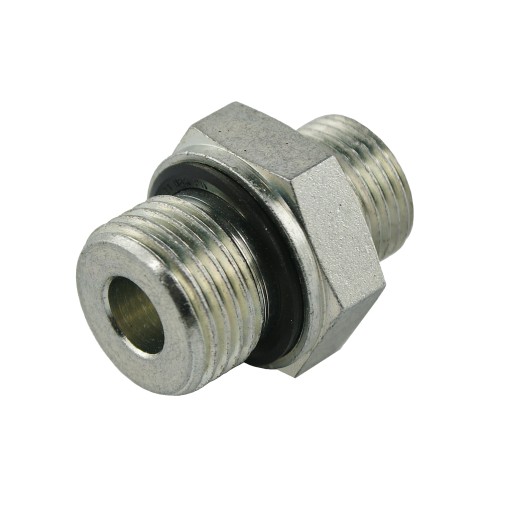

PRIAME HYDRAULICKÉ PRIPOJENIE BB 18 - 16

Výroba:

Hydrolider, symbol: 1.60.23.006

Použitie:

Je široko používaný v hydraulických systémoch v poľnohospodárstve, záhradníctve, lesníctve, stavebníctve a priemysle všeobecne.

Spojenie s gumovým tesnením, naskrutkované do tela čerpadla, valca, rozvádzača atď. Spája hlavné komponenty hydraulického systému s hydraulickými vedeniami.

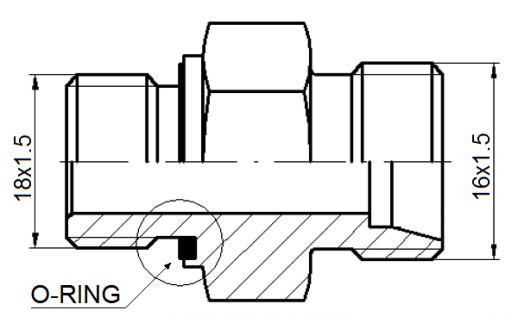

Strana určená na zaskrutkovanie do karosérie má ED tesnenie, nie sú potrebné žiadne ďalšie tesnenia. miesto.

Druhá strana určená na priskrutkovanie potrubia, kolena alebo inej tvarovky. K utesneniu dochádza pri naskrutkovaní na samotesniaci upínací kužeľ. V tomto mieste tiež nie je potrebné použitie prídavných tesnení.

Spojenie je určené len na zaskrutkovanie do tela, nie je vhodné na spojenie dvoch káblov. Robí sa to pomocou konektorov, ktoré je možné zakúpiť na našich iných aukciách.

Užitočné informácie:

Priemer závitu M18x1,5 meraný posuvným meradlom:

Vonkajší priemer [mm]: 17,6 – 17,9

Vnútorný priemer [mm]: 16,2 – 16,6

Priemer závitu M16x1,5 meraný posuvným meradlom:

Vonkajší priemer [mm]: 15,6 – 15,9

Vnútorný priemer [mm]: 14,2 – 14,6

Technické údaje:

Uhlový upínací kužeľ: 24° (typické pre poľský štandard )

Nominálny priemer priechodu: 10mm

Závit na strane tela: vonkajší metrický 18x1,5

Závit na bočnom kábli: vonkajší metrický 16x1. 5

Verzia pripojenia: ľahká

Nominálny tlak: 180 bar

Maximálny tlak: 230 bar

Typ kvapaliny: hydraulický olej

Materiál:

zváraná oceľ, galvanizovaná, odolná voči korózii
