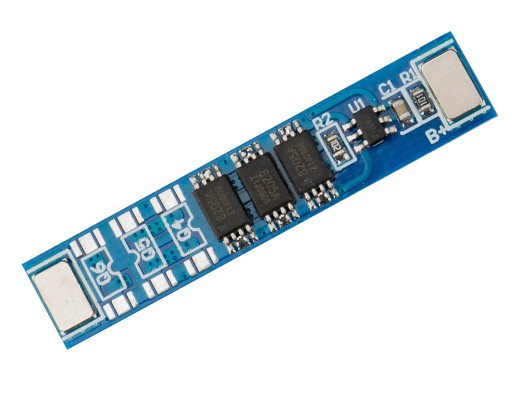

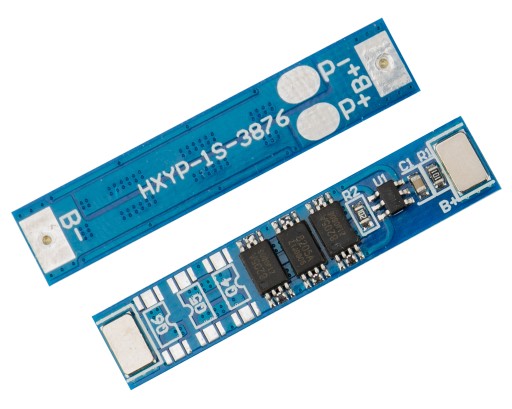

Ochrana nabíjačky Li-Ion 18650 1S 5A 3,7V 4,2V BMS

s ochranou

Parametre:

• Podporuje 1S batérie typu:Li-ion, LiCoO2, LiMn2O4, Li ( NiCoMn) O2, Lipo
• Napájanie 4,2 V
• Dvojitý MOS čip na kontrolu nadmerného nabíjania a vybíjania batérie
• Ochrana proti nadmernému vybitiu jedného článku 2,50 V ± 0,08 V
• Minimálne detekčné napätie jedného článku: 2,45 V ± 0,08 V
• Maximálna ochrana proti prebitiu na článok 4,28 ± 0 . 05 V
• Maximálny trvalý prevádzkový prúd: 5A
• Odporúčaný trvalý prevádzkový prúd 3-4A
• Maximálny okamžitý prúd: 6-8A
• Ochrana proti preťaženiu 5-6A
• Ochrana proti skratu (čas) 250 us
• Rozsah prevádzkových teplôt: -40 + 50 stupňov C
• Skladovacia teplota: -40 ~ + 80 stupňov C

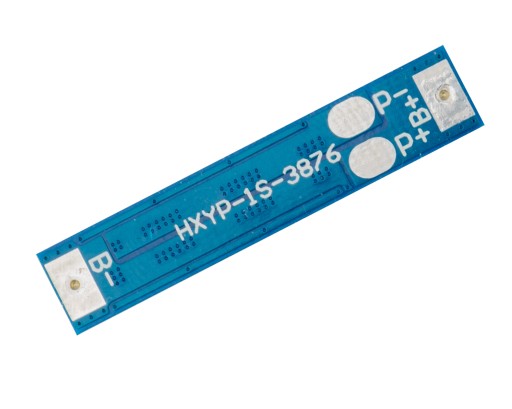

Schéma pripojenia:

• B+ - do plusových článkov
• B- - do mínusových článkov
• P+ - spoločné plus pre nabíjačku (nabíjanie) a zariadenie (vybíjanie) V tejto verzii BMS, na kontakte B+ je spoločné mínus
• P- – spoločné mínus pre nabíjačku (nabíjanie) a zariadenie (vybíjanie). umiestnený na druhom celom povrchu plechového modulu
