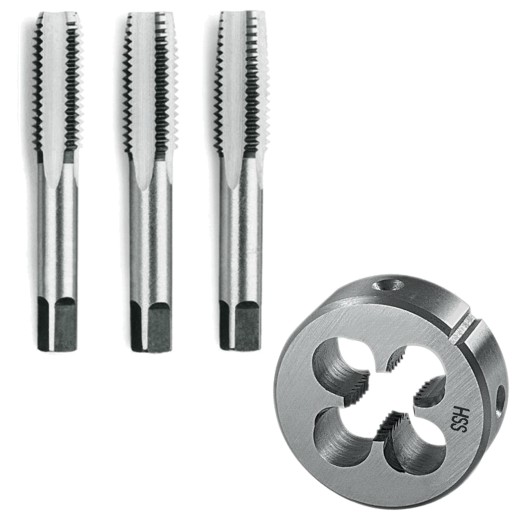

SÚPRAVA

RUČNÉ ZÁVITNÍKY M4 4x0,7mm 3ks

+

MANUÁLNA DIEZA M4 4x0,7 mm HSS

ART-POL

(ukážkové fotografie)

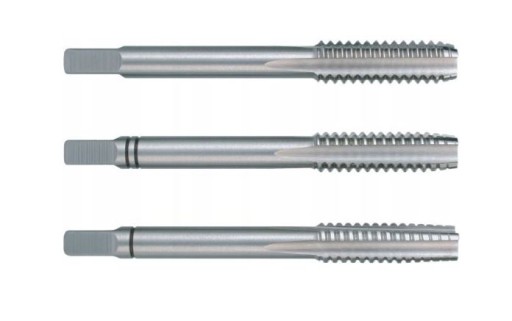

RUČNÉ ZÁVITNÍKY M4 4x0,7mm 3 ks. HSS

ART-POL

Závitníky z legovanej nástrojovej ocele NC6 s tvrdosťou 60°HRc. Vytvrdené v oleji sa vyznačujú vysokou odolnosťou proti oderu, najmä do teploty 200°C.

Závitníky majú brúsený profil závitu s uhlom 60° a 3 rovné drážky, ktoré sú obzvlášť vhodné pre prácu v sekacích materiáloch krátke a stredné.

Ručné závitníky na metrický jemný pravý závit, ISO DIN-13, v základnej triede, určené pre najčastejšie používané tolerancie vnútorného závitu ISO2 (6H). ).

Súprava sa skladá z 3 závitníkov:

• Č. 1 odizolovača - s 8P skosením (8 závitov v reznej časti) a 5° vstupný uhol,
• Č. 2 -s 4P skosením (4 závity v reznej časti) a 10° uhlom skosenia,
• Dokončovacia fréza č. 3 - s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20°.

Unášač je držiak. používa sa na montáž do držiakov závitorezných strojov (štvorec 4,9 mm, dĺžka 8 mm).

Navrhnuté pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľ liata s pevnosťou do Rm <600 MPa.

Vyhovuje norme DIN-352/3-P.

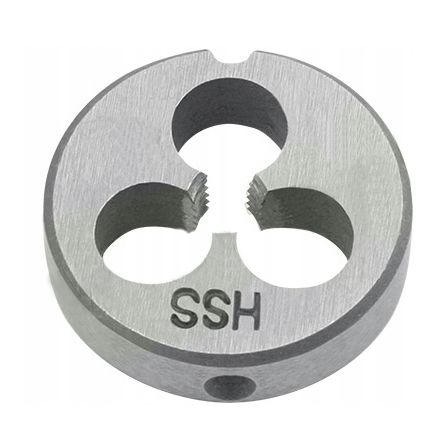

DIEĽA M4 4x0,7 mmHSS

ART-POL

Majnica vyrobená z legovanej nástrojovej ocele NC6 (W-1.2063) s tvrdosťou 60°HRc ( +/-1°).

Vytvrdené v oleji, vyznačujúce sa vysokou odolnosťou proti oderu, najmä do teplôt +200°C.

Majnica má brúsený profil závitu s uhol 60°, 4 otvory na odvádzanie triesok a upínacie otvory na montáž do závitových držiakov.

Vyhovuje norme DIN-EN 22 568 (predtým DIN -223).

Poznámka: Na zlepšenie kvality vyrábaného závitu sa odporúča používať chladenie a mazivá vhodne zvolené v závislosti od typu závitového materiálu.
