Sada závitníkov M5x0,80:

Navrhnuté pre všeobecné použitie, na závitovanie cez a slepé otvory, v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatin s pevnosťou do Rm <600 MPa

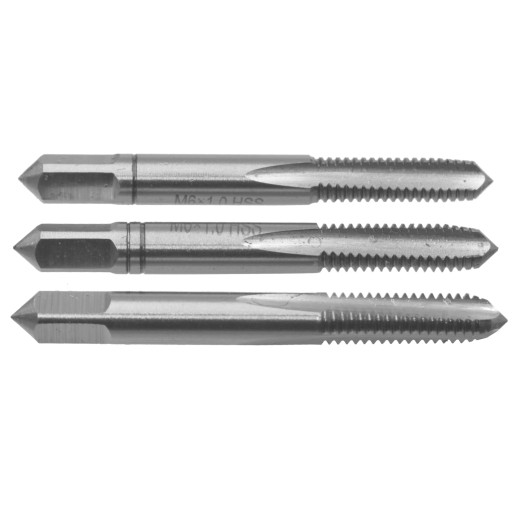

Súprava pozostáva z 3 závitníkov:

• 1 závitník: so skosením 8P (8 závitov). reznú časť) a uhol vstupu skosenia 5°.

• Č. 2 medziľahlý: so 4P skosením (4 závity v reznej časti) a uhol vstupu skosenia 10°.

• Č. 3 dokončovací nástroj: s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20°.

Technické špecifikácie:

Typ závitu: metrický, pravidelný pravotočivý zákrut.

• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

Normy:

• V súlade s normou: DIN-352/3-P.
• norma závitov: ISO DIN-13.
li>
• Tolerancia závitu: ISO2 (6H).
• li>

Odporúčaný priemer otvoru pre závitovanie je ø4,2 mm .

Rozmery:

• závit (d1): M5.
• rozstup závitu (p): 0,80.
• dĺžka celej časti (l1): 50 mm.
• dĺžka rukoväte vodiča (l2): 8 mm.
• priemer rukoväte vodiča (d2): štvorcový 4,9 mm.
