☑️značka: Horn.

☑️typ závitu: metrický bežná pravák.

☑️tvrdosť: 60°HRc (+/-1°).

☑️počet drážok: b> 3.

☑️profil závitu: uhol 60°.

☑️materiál: legovaná nástrojová oceľ NC6 (W- 1.2063 ).

☑️v cene: vyhradené plastové puzdro

✔️Štandardy:

✅Vyhovuje norma: DIN-352/3-P.

✅Norma závitu: ISO DIN-13.

✅Tolerancia závitu: ISO2 (6H).

Odporúčané priemer otvoru na závitovanie je ø3,3 mm.

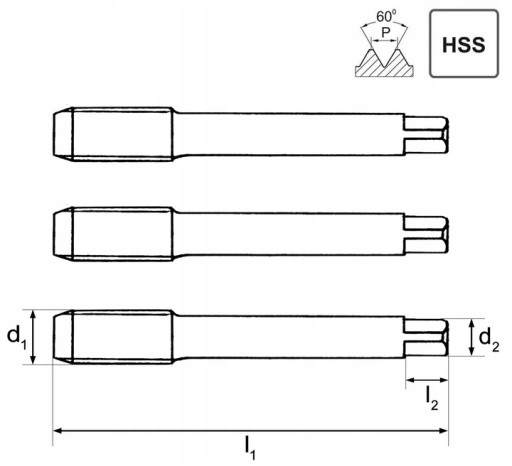

• závit (d1): M4 .
• rozstup závitu (P): 0,7 mm.
• celková dĺžka dielu (l1): 45 mm. b>
• b>
• Dĺžka hnacej rukoväte (l2):6 mm.
• Priemer hnacej rukoväte (d2): štvorcový 3,4 mm.

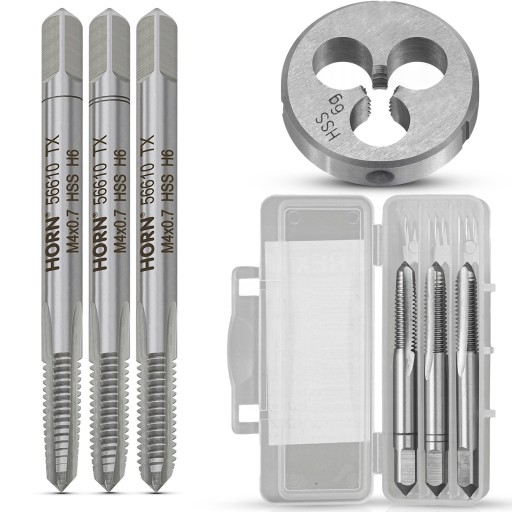

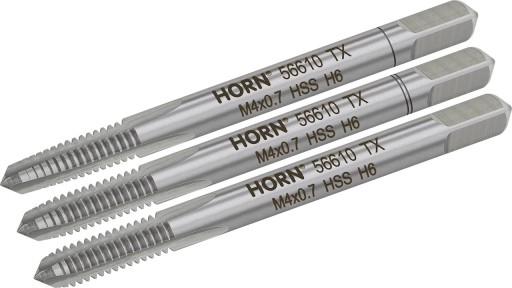

Súprava sa skladá z 3 závitníkov:

• Č. 1 závitník: so skosením 8P (8 závitov v rezná časť) a 5° vstupný uhol

• Č.2: so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°

• Dokončovací nástroj č.3: s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20°.

Celú ponuku závitníkov/závitoviek a iných rezných nástrojov nájdete na našich ďalších aukciách

✔️Technické špecifikácie:

☑️Typ závitu: metrický pravidelný pravotočivý zákrut.

☑️tvrdosť: 60°HRc (+/-1°).

☑️rez: 1,75P.

☑️profil závitu: uhol 60°.

☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).

☑️súčasťou balenia je špeciálne plastové puzdro.

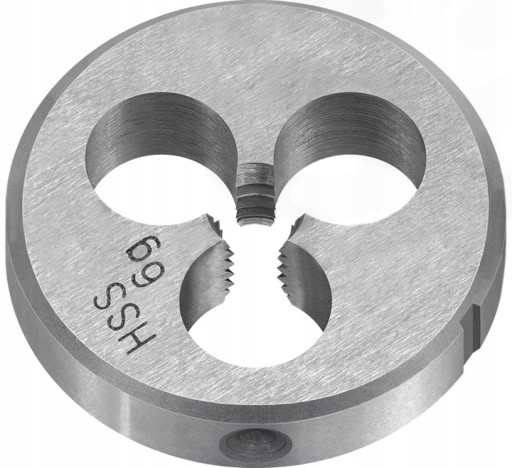

Majnica má upínacie otvory na montáž do držiakov závitov s objímkamiø20x5mm.

✔️Normy:

✅Vyhovuje norme: DIN-EN 22 568.

✅Závitová norma : ISO DIN-13.

✅Tolerancia závitu: ISO (6g).

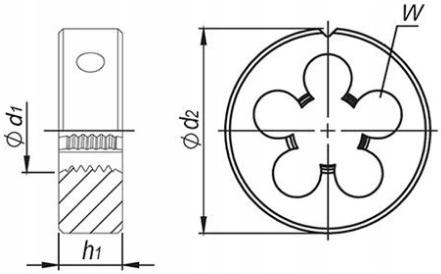

• rezaný závit (d1): M4.
• rozstup závitu (P) - 0,7 mm.
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1):5 mm.
• b>
• otvory pre triesky (W): 3.
• odporúčaný priemer hriadeľa pre závitovanie: ø3,90 mm.
