☑️značka: Horn.

☑️typ závitu: metrický obyčajná pravák.

☑️tvrdosť: 60°HRc (+/-1°).

☑️počet drážok: b> 3.

☑️profil závitu: uhol 60°.

☑️materiál: Nástrojová oceľ legovaná NC6 (W- 1.2063).

☑️v cene: vyhradené plastové puzdro

✔️Štandardy:

✅Vyhovuje norma: DIN-352/3-P.

✅Norma závitu: ISO DIN-13.

✅Tolerancia závitu: ISO2 (6H).

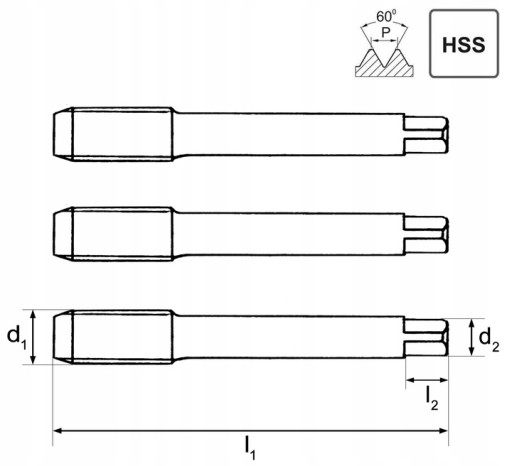

odporúčaný priemer otvoru na závitovanie je ø3,3 mm.

• závit (d1): M4,5.
• Rozstup závitu (P): 0,75 mm.
• celková dĺžka dielu (l1): 45 mm .
• Dĺžka rukoväte pohonu (l2):6 mm.
• Priemer rukoväte pohonu (d2): štvorcový 3,4 mm.

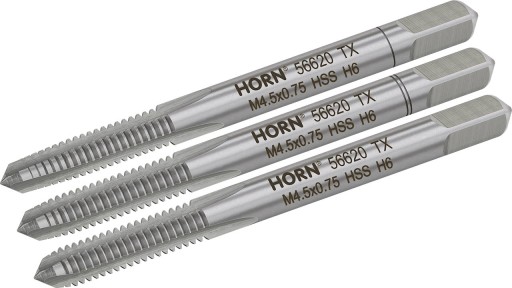

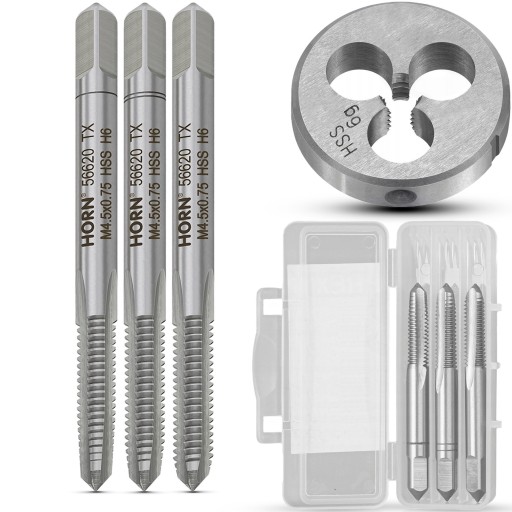

Sada sa skladá z 3 závitníkov:

• 1 závitník: s 8P skosením (8 závitov v reznej časti) a vedením uhol 5°

• Č. 2: so 4P skosením (4 závity v reznej časti) a uhlom skosenia 10°. ul>
  • Č. závitníkov a iných rezných nástrojov nájdete na našich ďalších aukciách.

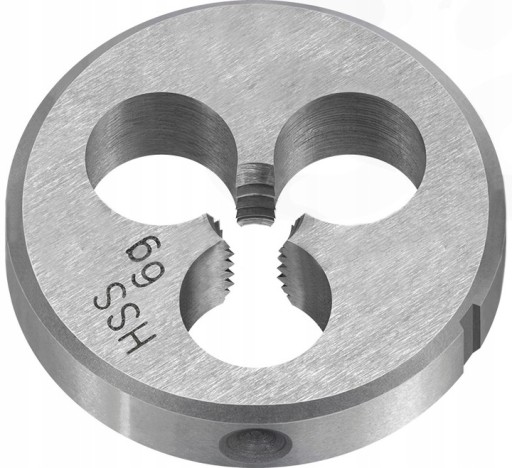

    Metrická matrica M4,5x0,75:

    ✔️Technické špecifikácie:

    ☑️ typ závitu: metrický pravidelný pravotočivý zákrut.

    p>

    ☑️tvrdosť: 60°HRc (+/-1°).

    p>

    ☑️tvrdosť: 60°HRc (+/-1°).

    ☑️rez: 1,75P.

    ☑️profil závitu: uhol 60°.

    ☑️materiál: Nástrojová legovaná oceľ NC6 (W-1.2063).

    ☑️súčasťou dodávky je špeciálne plastové puzdro.

    Majnica má upínacie otvory pre montáž do závitových držiakov s objímkamiø20x5mm.

    ✔️Normy:

    ✅Vyhovuje norme: DIN-EN 22 568.

    ✅Závitová norma: ISO DIN-13.

    ✅Tolerancia závitu: ISO (6g).

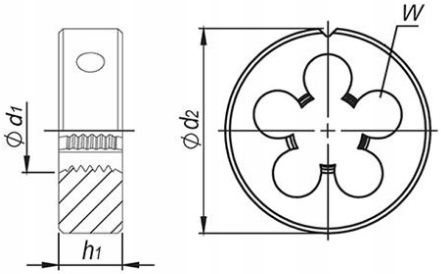

    ✏️Rozmery (technický výkres):
    • rezaný závit (d1): M4,5.
    • rozstup závitu (P) - 0,75 mm.
    • vonkajší priemer (d2):20 mm.
    • hrúbka matrice (h1): 5 mm.
    • otvory na triesky (W): 3.
    • odporúčaný priemer hriadeľa pre závitovanie: ø3,90 mm.
