Materiál:

• Skrutka – trieda 6.8;
• Matice – trieda 6 (M5-M20 s zúbkovaná základňa, M22-24 s plochou základňou);
• Čeľuste - temperovaná liatina
• Povlaky - galvanizovaný a chrómovaný povrch žltá

Štandard:

• EN 13411-5

Množstvo:

• 10 ks.

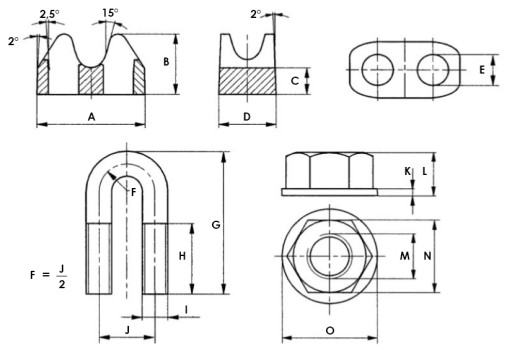

Technické parametre:

• Veľkosť[mm]: 5
• Amm]: 25; B [mm]: 13
• C [mm]: 5,5; D [mm]: 13
• E [mm]: 6
• G [mm ]: 25,5; H[mm]: 13; l[mm]: M5; J [mm]: 12
• K [mm]: 1,4; L [mm]: 5
• M [mm]: M8; N [mm]: 8; O [mm]: 11

• Uťahovací moment skrutiek [Nm]: 2,0
• Počet koncoviek[min. ks/slučka]: 3
• Min-max vzdialenosť upnutia [mm]: 19,5-39
• Hmotnosť [kg/ks]: 0,021

Charakteristika produktu:

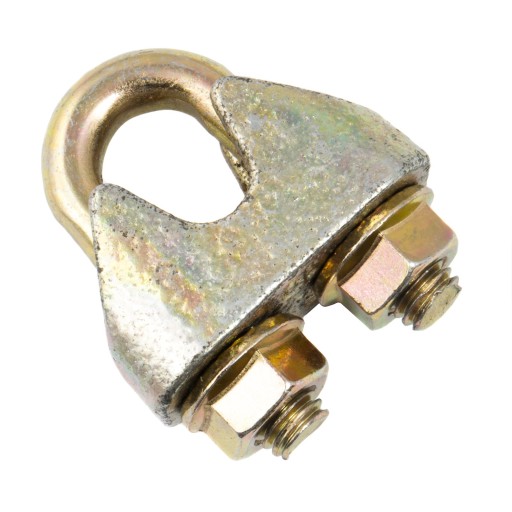

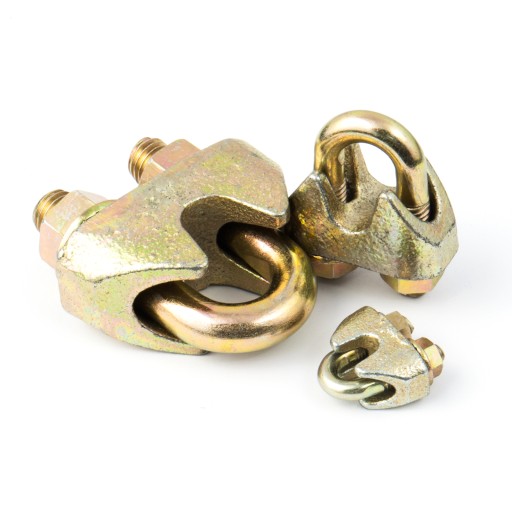

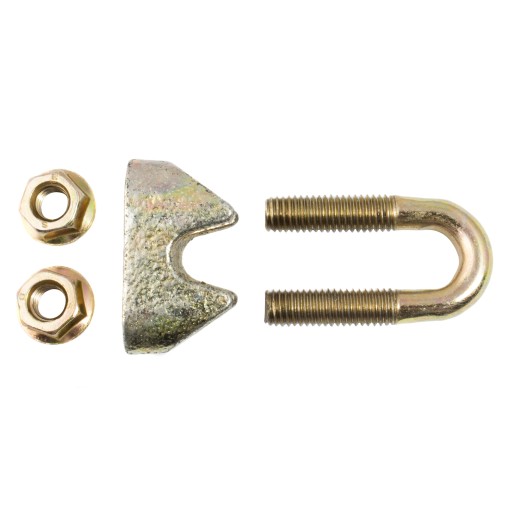

Lanové svorky v tvare U sú súpravou pozostávajúcou zo skrutky v tvare U, čeľuste a matíc, ktoréumožňujú stlačiť dve časti lana pri uťahovaní matíc.

Svorky sú určené na zaistenie koncov lán a slučieks náprstkom a bez neho, pretože prvky sú staticky zaťažené počas zavesenia a jednorazového zdvíhania. Sú určené pre kruhové pramenné laná s triedou pevnosti do 1960 N/mm2.

Používanie objímok nie je možné použiť pre jednocievkové laná a ako základnú bezpečnosť zariadenia v banských výťahoch b>, žeriavoch alebo zakončeniach slučiek pre závesy žeriavov.

Prípustná prevádzková teplota : -40 °C až 80 °C
