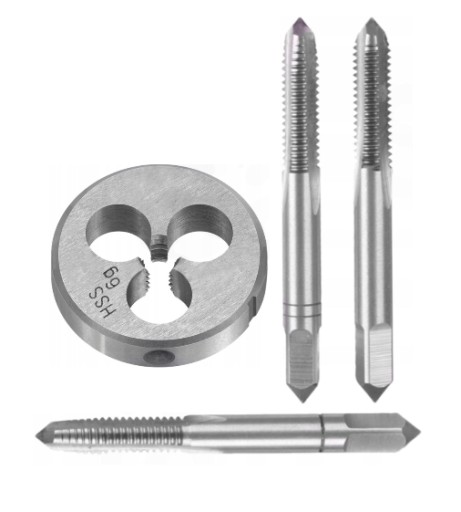

TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M3x0,50 mm
• dĺžka: 40 mm.
• tvrdosť: 60°HRc.
• montáž do závitových držiakov: štvorcový 2,7 mm, dĺžka 6 mm.
• odporúčaný otvor: fi 2,5 mm.
• počet drážok: 3

Poznámka: odporúčaný priemer otvoru pre závitník M3x0,50mm, priemer ø2,5 mm.

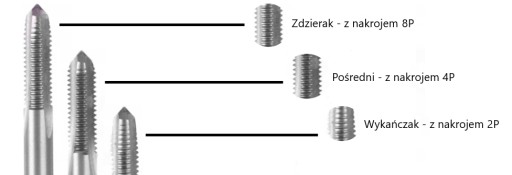

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper - so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredný - s skosenie 4P (4 závity v reznej časti) a uhol skosenia 10°)
• Dokončovací nástroj - so skosením 2P (2 závity závit v reznej časti) a uhol vstupu skosenia 20°)

VLASTNOSTI MATICE:

• typ závitu: metrická bežná pravá.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: legovaná nástrojová oceľ NC6 (W-1.2063).

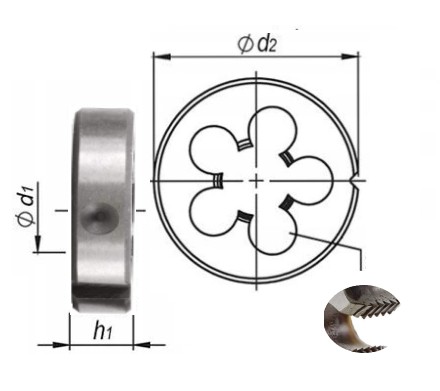

ROZMERY:

• rezaný závit (d1): M3.
• vonkajší priemer (d2 ): 20 mm.
• hrúbka matrice (h1): 5 mm.

Odporúčaný priemer valčeka pod závitom: ø2,90 mm.

Má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x5mm.

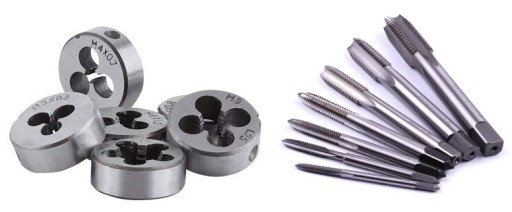

Na našej ďalšej V aukciách nájdete iné veľkosti kohútikov a matríc.
