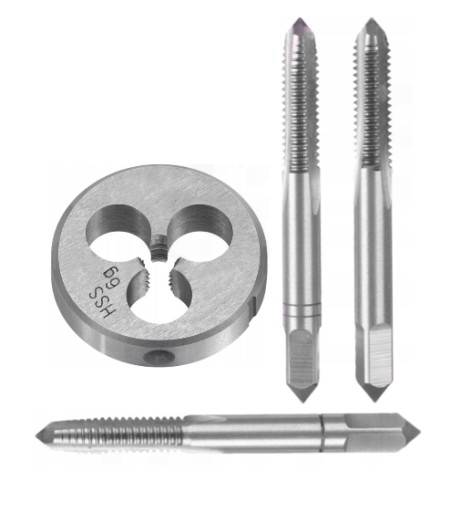

TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M5x0,80 mm
• dĺžka: 45 mm.
• tvrdosť: 60°HRc.
• montáž do závitových držiakov: štvorec3,4 mm, dĺžka6 mm.
• odporúčaný otvor: ø 3,3 mm.
• počet drážok: 3

Poznámka: odporúčaný priemer otvoru pre závit so závitníkom M5x0,80mm je ø 4,2 mm.

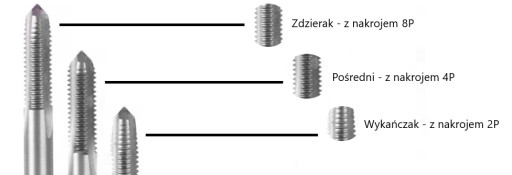

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredný b> - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°)
• Konečná úprava - so skosením 2P (2 závity v reznej časti) a uhol vstupu skosenia 20°)

VLASTNOSTI MATICE M5x0,8:

• typ závitu: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P .
• profil závitu: uhol 60°.
• materiál: legovaná nástrojová oceľ NC6 (W-1.2063).

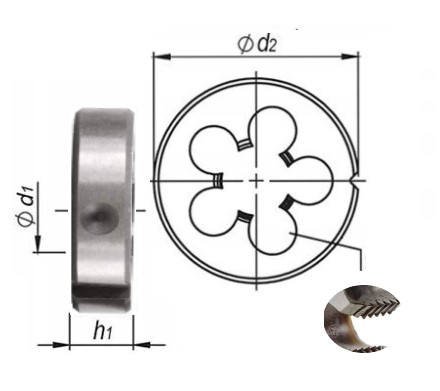

ROZMERY:

• rezaný závit (d1): M5 .
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1): 7 mm.
• rozstup závitu: 0,8 mm.
• otvory pre triesky: 3.

Odporúčaný priemer hriadeľa pre závitovanie: ø4,90 mm.

Má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x7mm.

Normy:

• Vyhovuje norme: DIN-EN 22 568.
• norma závitov: ISO DIN-13.
• Tolerancia závitu: ISO (6g).
