TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M8x1,25 mm
• dĺžka: 56 mm.
• tvrdosť: 60°HRc.
• montáž do závitových držiakov: štvorec4,9 mm, dĺžka 8 mm.
• odporúčaný otvor: ø 6,8 mm.
• počet drážok: 4

Poznámka : odporúčaný priemer otvoru pre závit so závitníkom M8x1,25mm je ø 6,8mm.

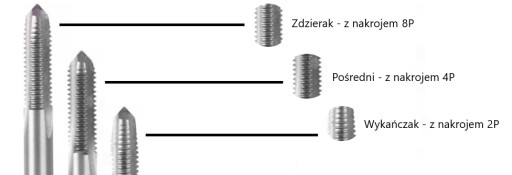

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredný - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°)
• Konečná úprava - so skosenie 2P (2 závity v reznej časti) a uhol skosenia 20°

VLASTNOSTI MATICE M8x1,25:

• Typ závitu: metrický obyčajný pravotočivý.
• Tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: Nástroj zliatiny NC6 oceľ (W-1.2063) .

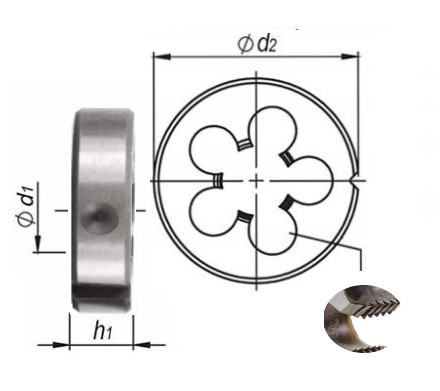

ROZMERY:

• rezaný závit (d1): M8.
• vonkajší priemer (d2):25 mm.
• hrúbka matrice (h1): 9 mm.
• rozstup závitu: 1,25 mm.
• otvory pre triesky: 4.

Odporúčaný priemer hriadeľa pre závitovanie: ø7,86 mm.

Má upínacie otvory na montáž do držiakov závitov s objímkami ø25x9 mm.

Normy:

• Vyhovuje norme: DIN-EN 22 568.
• norma závitov: ISO DIN- 13.
• Tolerancia závitu: ISO (6g).
