Plastový konektor s kovovým jadrom pre hliníkové profily 20x20x1,5mm, typ 2D2 V20 M, čierny

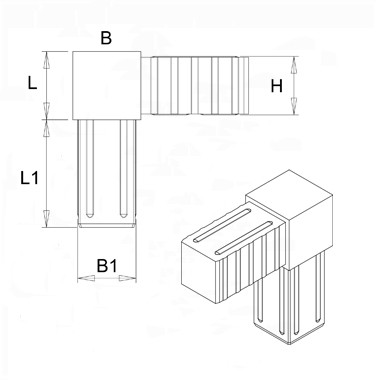

B=L = 20mm

L1 = 36mm

B1=H = 17mm

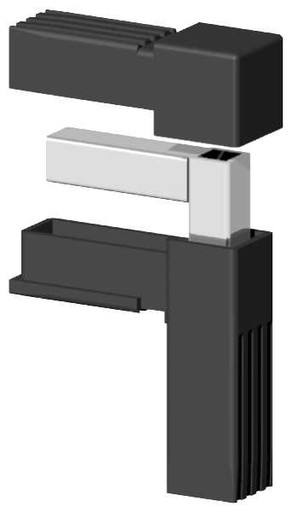

Konektor vyrobený z polyamidu, vnútri dvojdielny, štvorcová rúrka, zváraný V15x15x1,5 mm St37 podľa EN 10305-5 (DIN 2395) - vysoké statické zaťaženie.

-Dĺžka hrany viditeľná po inštalácii konektora modulu: 20 mm.

Maximálny výkon konektorov

Konektor s oceľovým jadrom V15x15 má pevnosť v tlaku až do 400 kg v mieste spojenia vodorovnej spojky za nasledujúcich podmienok:

• Vzdialenosť vonkajšej zvislej steny od rúry vonkajšieho okraja nákladu nesmie presiahnuť maximálne 10 mm .
• Zaťaženia sú v spodnej časti tuhé (pozri nákres).
• Zaťaženie je striktne statické, t. j. bez dynamického prenosu zaťaženia.

Návrh celkovej vertikálnej pevnosti v tlaku v uzavretých blokoch je Max 400 kg na spoj.

Pozor, použitie predmetov, ako sú nastaviteľné konektory atď. a komponentov pripevnených ku konštrukcii konektora, môže znížiť tieto hodnoty pre celá jednotka! Najlepšou metódou je zostaviť uzavreté bloky!
