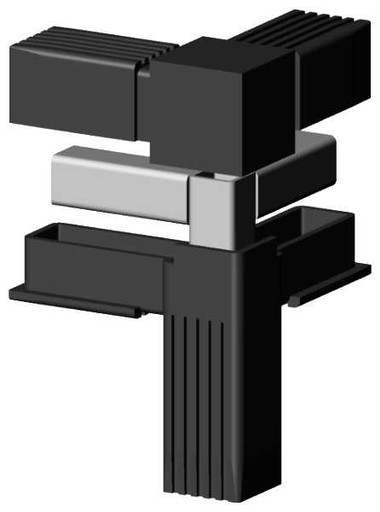

Plastový konektor s kovovým jadrom pre hliníkové profily 30x30x2mm, typ 3D3 V30 M, čierny

B=L = 30mm

L1 = 48mm

B1 = V = 26 mm

Konektor vyrobený z polyamidu, vnútri dvojdielny, štvorhranná rúrka, zváraný V15x15x1,5 mm St37 podľa EN 10305-5 (DIN 2395) - vysoké statické zaťaženie.

-Viditeľné po zložení konektora modulu, dĺžka hrany: 25 mm.

Maximálny výkon konektorov

Konektor s oceľovým jadrom V15x15 má pevnosť v tlaku až 400 kg na spoji vodorovnej spojky za nasledujúcich podmienok:

• Vzdialenosť vonkajšej zvislej steny od rúry vonkajšieho okraja nákladu nesmie presiahnuť maximálne 10 mm.
• V spodnej časti sú zaťaženia tuhé (pozri nákres).
• Zaťaženie je striktne statické, teda bez dynamického prenosu zaťaženia.

Návrh celkovej zvislej pevnosti v tlaku v uzavretých blokoch je max. 400 kg na spoj.

Pozor, použitie predmetov, ako sú nastaviteľné konektory atď. a komponenty pripevnené ku konštrukcii konektora, môže znížiť tieto hodnoty ​za celú jednotku! Najlepšou metódou je zostaviť uzavreté bloky!
