modRL01_Time Delay - programovateľný modul časového relé

Popis

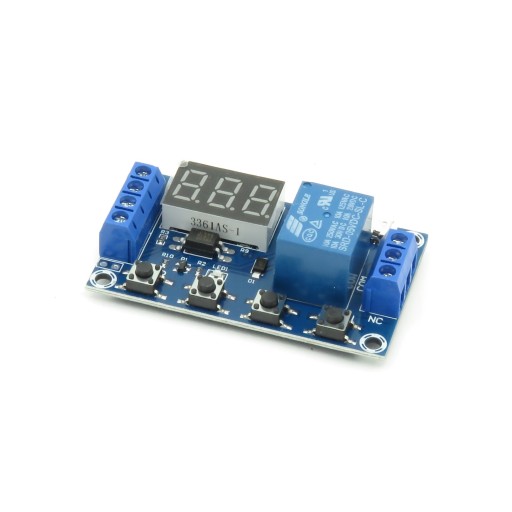

Programovateľný časový modul s 10A/250V relé (k dispozícii NO a NC kontakty), umožňuje nastaviť čas a spôsob reakcie relé na spúšťací signál, má zabudovaný LED displej (tri číslice, 7 segmentov). Je možné ho napájať napätím v rozmedzí 6 - 30VDC alebo cez microUSB konektor. Doska vybavená ARK konektormi a montážnymi otvormi.

Vlastnosti

• Programovateľné časové relé
• Možnosť nastavenia času v rozsahu: 0,1 s - 999 minúty
• Krok nastavenia:
• Pre čas 0,1 s – 99,9 s: 0,1 sekundy
• Pre čas 1 s – 999 s: 1 sekunda
• Pre čas 1 min – 999 min: 1 minúta
• 7-segmentový displej, jednoduché použitie
• Napájacie napätie: 6 – 30 V DC
• Možnosť napájania cez microUSB konektor (konektor sa nepoužíva na komunikáciu s PC)
• NO/NC reléový výstup
• Optoizolovaný spúšťací vstup
• Programovanie pomocou štyri tlačidlá
• Možnosť kedykoľvek manuálne vypnúť relé
• Dostupné prevádzkové režimy:
• P1: Zopnutie relé na dobu „OP“ po spustenie signálu na vstupe TRIGGER (reakcia pri stúpajúcej hrane)
• P1.1: Opätovné spustenie počas odpočítavania nemení spôsob odpočítavania
• P1.2: Opätovné spustenie počas odpočítavania sa resetuje odpočítavanie času
• P1.3: Opätovné spustenie počas odpočítavania zastaví hodiny a vypne relé
• P-2: Spustenie spustí odpočítavanie času „CL“, a po jeho uplynutí - relé je aktivované na čas "OP". Opätovné spustenie nemení spôsob odpočítavania
• P3.1: Spustenie relé a odpočítavanie času „OP“, po jeho uplynutí, vypnutie relé na čas „CL“, opakovanie cyklu v cykloch "LOP". Opätovné spustenie zastaví odpočítavanie a vypne relé
• P3.2: Ovládanie relé v slučke bez spúšťania. Zapnutie relé na čas „OP“, vypnutie relé na čas „CL“, opakovanie cyklu v slučke (počet opakovaní slučky určený parametrom „LOP“ môže byť nekonečný). Spúšťací signál nemá žiadny vplyv na činnosť
• P-4: Zapnutie relé so spúšťaním, počítadlo zastavené na dobu trvania spúšťacieho signálu. Po zmiznutí spúšťacieho signálu sa spustia hodiny a relé je udržiavané po dobu „OP“. Výskyt druhého vypnutia počas „OP“ času vynuluje počítadlo
• Jednoduchá obsluha
• Po výpadku napájania sa nastavenia nestratia
• Štyri montážne otvory s priemer 3 mm
• Rozmery: 38 x 63 x 20 mm
• Hmotnosť: 24 g

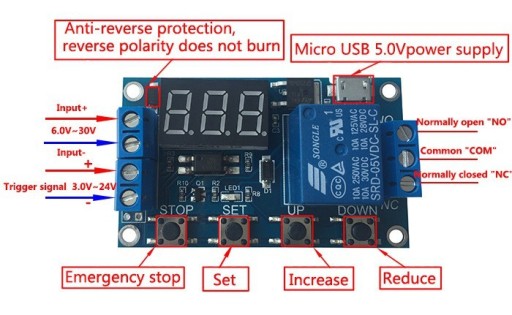

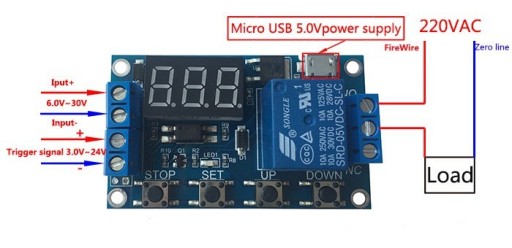

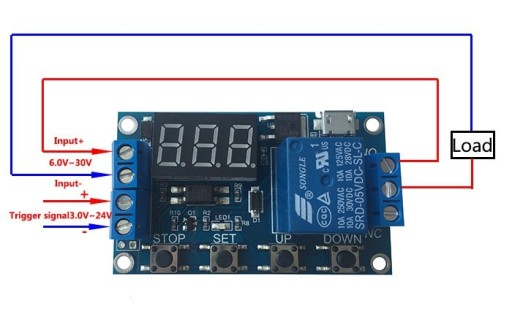

Popis kolíkov a konektorov

Prevádzka

Po zapnutí napájania:

• Krátkym stlačením tlačidla STOP prepnete činnosť relé (ZAP/VYP)
• Krátkym stlačením tlačidla SET môžete zobraziť nastavené hodnoty parametrov OP/CL /LOP
• Podržaním tlačidla SET vstúpite do ponuky

Po vstupe do menu:

• Najprv použite klávesy HORE/DOLE Je zvolený prevádzkový režim P1.1-P4 (popis režimov vyššie)
• Krátke stlačenie tlačidla SET znamená prijatie prevádzkového režimu a prepnutie na nastavenia parametrov OP/CL/LOP
• Tlačidlá HORE/DOLE vám umožňujú zmeniť hodnoty parametrov OP/CL/LOP
• Tlačidlo STOP vám umožňuje zmena časového intervalu: desatinné časti sekundy/sekundy/minúty
• Krátke stlačenie tlačidla SET vám umožní prijať nastavenú hodnotu parametra a prejsť k zadávaniu ďalších nastavení parametrov (ak sú k dispozícii)
• Podržaním tlačidla SET uložíte hodnoty parametrov do pamäte a vrátite sa do prevádzkového režimu
