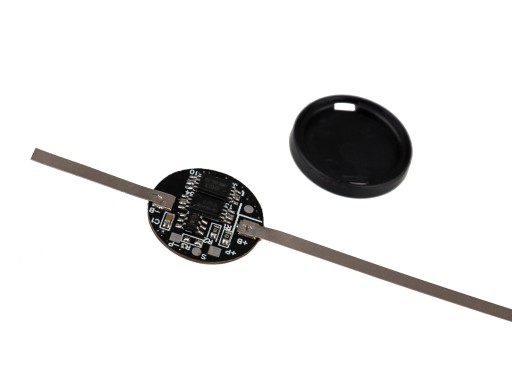

Li-Ion 18650 ochranná nabíjačka 1S 5A 3,7V 4,2V BMS

s ochranou a privarenou páskou na pripojenie k článku

Parametre:

• Podporuje batérie typu 1S:Li-ion , LiCoO2, LiMn2O4, Li (NiCoMn) O2, Lipo
• Napájanie 4,2 V
• Dvojitý MOS čip na ovládanie nabíjania a vybíjania batérie
• Ochrana proti nadmernému vybitiu jedného článku 2,75 V ± 0,08 V
• Minimálne detekčné napätie jedného článku: 2,45 V ± 0,08 V
• Maximálna ochrana proti prebitiu na článok 4,28 ± 0,05 V
• Maximálny trvalý prevádzkový prúd: 5A
• Odporúčaný trvalý prevádzkový prúd 3-4A
• Maximálny okamžitý prúd: 6-8A
• Ochrana proti preťaženiu 5-6A
• Ochrana proti skratu (čas) 250 us
• Rozsah prevádzkových teplôt: -40 + 50 stupňov C
• Skladovacia teplota: -40 ~ + 80 stupňov C
• Rozmery: 35x4 mm

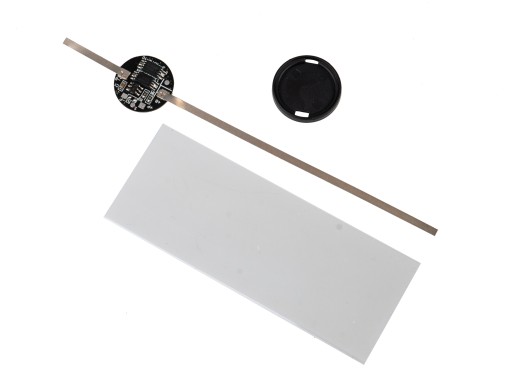

SÚPRAVA OBSAHUJE:

• 1S modul so zváranými platňami
• plastový uzáver
• tepelne zmrštiteľný

Schéma zapojenia:

• B+ - plus článku
• B- - do mínus článku
• P+ - spoločné plus k nabíjačke (nabíjanie) a zariadenie (vybíjanie) V tejto verzii BMS je na kolíku B+ spoločné mínus

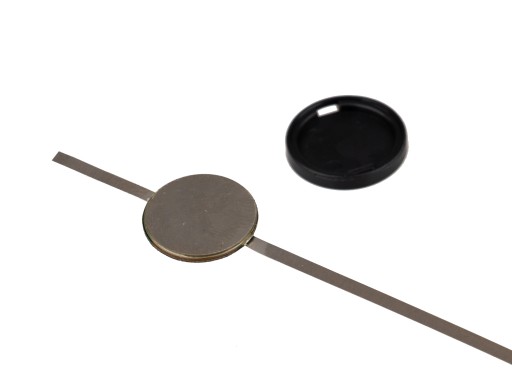

• P- – spoločné mínus pre nabíjačku (nabíjanie) a zariadenie (vybíjanie) P pin - nachádza sa na druhej celej plechovej ploche modulu

POZOR! Niklové káble/pásy by mali byť prednostne privarené k modulu tak, aby čas zvárania/spájkovania nepresiahol 1,5 sekundy. pri kontakte. Dlhodobé zahrievanie kontaktov môže spáliť kontakty alebo poškodiť modul.
