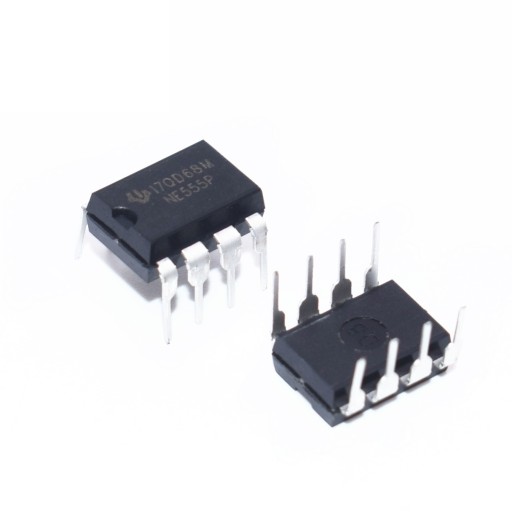

Integrovaný obvod NE555P DIP8 s časovačom je obľúbený a všestranný integrovaný obvod, ktorý možno použiť ako generátor impulzov, PWM modulátor alebo ako časovač. NE555P DIP8 je navrhnutý tak, aby fungoval v širokom rozsahu teplôt a napájacích napätí, vďaka čomu je ideálnym riešením pre mnohé elektronické aplikácie.

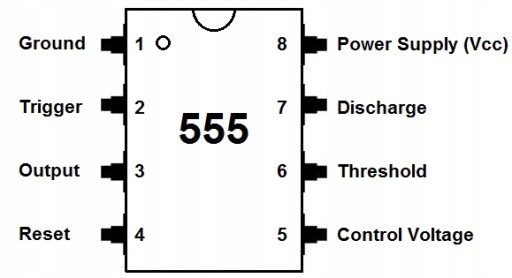

NE555P DIP8 má 8-kolíkový DIP balík, ktorý uľahčuje namontovať na dosku. Časovač zabudovaný v systéme umožňuje generovať impulzy rôznych dĺžok a frekvencií v závislosti od hodnôt externých prvkov pripojených k systému.

Systém NE555P DIP8 je veľmi obľúbený v amatérskej i profesionálnej elektronike, vďaka svojej spoľahlivosti a ľahkej inštalácii a nízkej cene. Toto je skvelé riešenie pre dizajnérov a nadšencov, ktorí si chcú vytvoriť vlastné elektronické obvody, ako sú hodiny, stopky, zvukové generátory, PWM ovládače atď.

✅ Výrobca TEXAS INSTRUMENTS

• Typ periférneho obvodu integrovaného obvodu
• Typ integrovaného obvodu astabilný/monostabilný, hodinový
• Riadené napätie 10 V
• Frekvencia 500 kHz
• Napájacie napätie 4,5...16V DC
• Púzdro DIP8
• Jednosmerný napájací prúd 10mA
• Výstupný prúd 200mA
• Inštalácia THT

✔️Príklady aplikácie NE555P:

1. Systém blikania:

Toto je jeden z najjednoduchších a najpopulárnejších príkladov použitia NE555P. V tomto usporiadaní je NE555P nakonfigurovaný ako astabilný multivibrátor, čo znamená, že generuje súvislú štvorcovú vlnu s nastaviteľnou frekvenciou a pracovným cyklom. Frekvencia blikania sa dá nastaviť pomocou odporu R1 a kondenzátora C1.

2. Obvod časového oneskorenia:

V tomto obvode je NE555P nakonfigurovaný ako monovibrátor, čo znamená, že pri použití spúšťacieho impulzu generuje jeden impulz s nastaviteľným trvaním. Trvanie impulzu je možné nastaviť pomocou odporu R1 a kondenzátora C1.

3. Obvod generátora impulzov:

V tomto obvode je NE555P nakonfigurovaný ako astabilný multivibrátor, ale frekvencia generovanej pravouhlej vlny je riadená externým napätím. Toto napätie môže byť privedené na kolík 5 NE555P na reguláciu frekvencie generovaných impulzov.

4. Riadiaci systém krokového motora:

NE555P je možné použiť na ovládanie krokového motora generovaním riadiacich impulzov do cievok motora. Systém je možné nakonfigurovať tak, aby generoval impulzy rôznych frekvencií a smerov otáčania.

5. Systém merania teploty:

NE555P možno použiť na meranie teploty využitím jeho teplotnej závislosti od prahového prúdu. K systému je možné pripojiť snímač teploty a NE555P vygeneruje štvorcovú vlnu s frekvenciou úmernou teplote.

6. Systém detektora kovov:

NE555P možno použiť na zostavenie jednoduchého detektora kovov. V tomto systéme je NE555P nakonfigurovaný ako astabilný multivibrátor a jeho frekvencia generovaného tvaru vlny sa mení prítomnosťou kovu v blízkosti cievky.

7. Poplašný systém:

NE555P možno použiť na zostavenie jednoduchého poplašného systému. V tomto systéme je NE555P nakonfigurovaný ako monovibrátor a generovaný impulz sa používa na spustenie alarmu, ak je detekované narušenie.

Vyššie uvedené príklady sú len niektoré z mnohých aplikácií NE555P. Tento všestranný integrovaný obvod možno použiť na zostavenie širokej škály elektronických obvodov.
