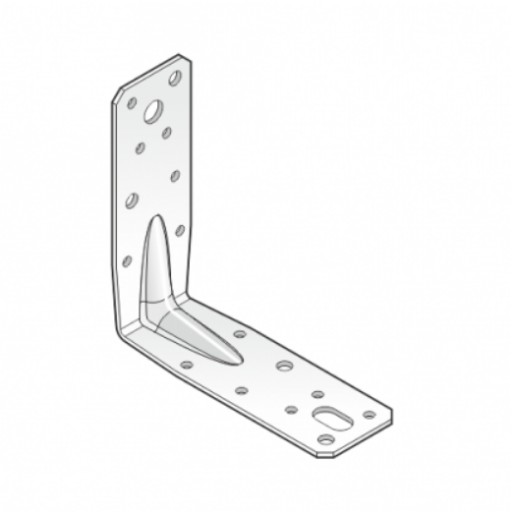

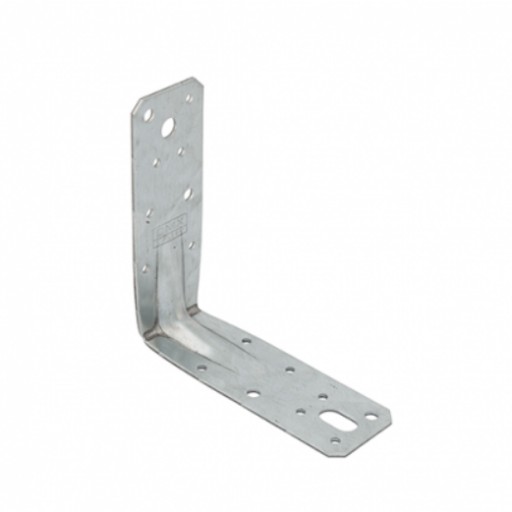

Uhlové tyče s hlbokým prelisom majú veľmi vysokú pevnosť v ohybe. Majú širokú škálu premyslených vzorov otvorov, takže ich možno použiť ako v štandardných riešeniach, tak aj vybrať pre individuálne navrhnuté spoje.

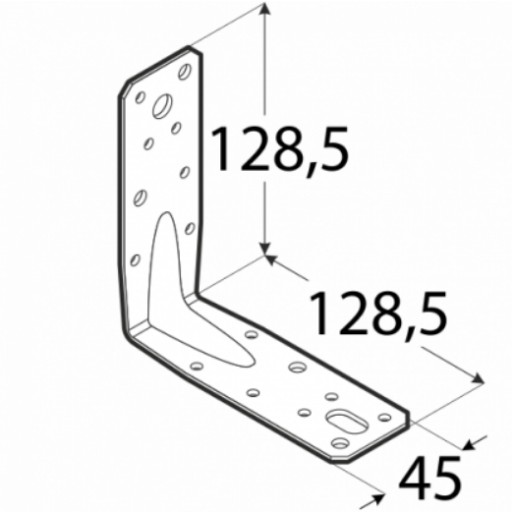

PARAMETRE:

• dĺžka - 128,5 mm
• výška -128,5 mm
• šírka - 45 mm
• hrúbka plechu - 2,5 mm
• materiál - DX51D + Z275
• antikorózna ochrana- pozinkovaný
• počet otvorov-12 otvorov ø5mm, 4 otvory ø7mm, 2 otvory ø11mm vrátane jedného nastaviteľného

UPEVNENIE:

• KOTVA krúžkové klince
• tesárske skrutky do konektorov
• skrutky do dreva
• Oceľové rozperné skrutky M10
• M10 vlepené kotvy atď.

TECHNICKÝ NÁKRES:

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 – 105 x 105 x 90 x 2,5 [mm]
• KP3 – 90 x 50 x 55 x 2,5 [mm ]
• KP4 – 70 x 70 x 55 x 2,5 [mm]
• KP5 – 140 x 140 x 65 x 2,5 [mm]
• KP6 – 172 x 105 x 90 x 3 [mm]
• KP7 – 145 x 145 x 90 x 2,5 [mm]
• KP8 – 145 x 70 x 90 x 2,5 [mm]
• KP9 – 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 - 90 x 90 x 65 x 2 [mm]
• KPL2 - 105 x 105 x 90 x 2 [mm]
• KPL3 – 90 x 50 x 55 x 2 [mm ]
• KPL4 – 70 x 70 x 55 x 2 [mm]
• KPL5 – 50 x 50 x 35 x 2 [mm]
• KPL6 – 60 x 60 x 45 x 2 [mm]
• KPS1 – 90 x 90 x 65 x 1,5 [mm]
• KPS2 – 105 x 105 x 90 x 1,5 [mm]
• KPS3 – 90 x 50 x 55 x 1,5 [mm]
• KPS4 – 70 x 70 x 55 x 1,5 [mm]

SCHVÁLENIE:

• Európske technické schválenie
• Vyhlásenie o úžitkových vlastnostiach
• Certifikát o zhode vnútropodnikovej kontroly

Všetky nami ponúkané konektory sa vyznačujú najvyššou kvalitou a môžu byť bezpečne použité v stavebníctve. Vyvíjame maximálne úsilie, aby sme zaistili, že produkty dodávané našim dodávateľom sú bezpečné a prispôsobené konkrétnym úlohám.

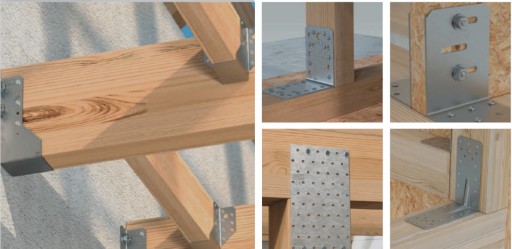

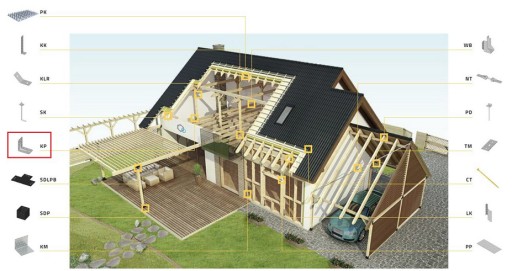

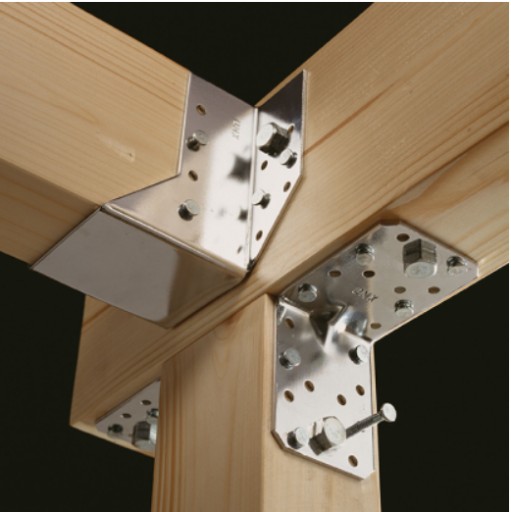

APLIKÁCIA:
