Bluetooth modul slúžiaci ako prehrávač súborov MP3, WAV, WMA, FLAC a APE so vstavaným zosilňovačom. Systém umožňuje prehrávanie zvuku cez Bluetooth bez nutnosti pripojenia ďalšieho zosilňovača. Modul sa pripojí automaticky po spárovaní so zariadením. Napájacie napätie je 5V alebo 3,7V. Na napájanie je možné použiť dobíjaciu batériu s dodatočnou ochranou proti skratu. Modul má navyše micro USB výstup, do ktorého môžete pripojiť aj napájanie. Na výstup modulu môžete pripojiť 5W reproduktory s impedanciou 2 až 8 Ω.

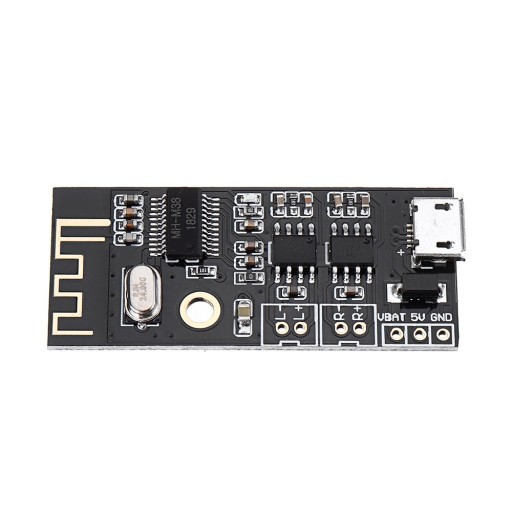

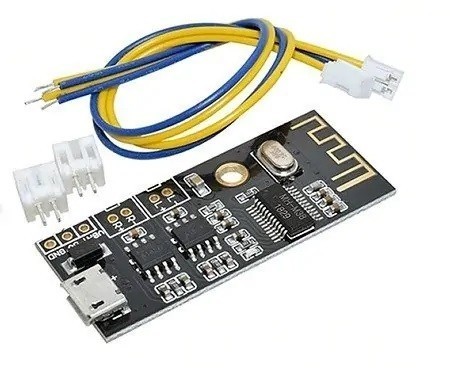

Modul bluetooth audio prehrávača s 5W zosilňovačom MH-M38

technické údaje:

• Modul audio prehrávača MH-M38 Bluetooth
• podporuje prenos Bluetooth 4.2
• dvojkanálové prehrávanie bezstratové stereo
• ovládanie zo zariadenia
• li>
• rozmery: 45 x 20 x 3,6 mm
• rozteč otvorov pre spájkovacie vodiče: 2,54 mm
• rozteč otvory na spájkovanie reproduktorov 2mm
• automatické prepojenie so spárovaným zariadením
• dekódovanie: WAV/WMA/FLAC/APE/MP3
• počet kanálov: 2
• napájanie: 5V cez micro USB konektor alebo po prispájkovaní vodičov na príslušné miesto
• možno napájať z 3,7V batérie pripojenej k príslušnému napájaciemu konektoru
• LED indikátor pripojenia zdroja zvuku
• vstavaný zosilňovač
• možnosť pripojenia 5W reproduktorov
• impedancia reproduktorov: 2 – 8 Ω
• nemožno pripojiť systém k inému zosilňovaču

Popis pinoutov:

► KĽÚČ – možnosť ovládania pomocou tlačidiel podľa schémy

► MUTE – stlmenie (na stlmenie použite napätie 3,3 V)

► VCC – napájanie +

► GND – uzemnenie „-“

► L – ľavý kanál

► R – pravý kanál

Spôsob pripojenia:

Po správnom pripojení modulu podľa popisu spárujte modul so zariadením, napr. telefón alebo tablet.

Poznámky a spôsob pripojenia:

1. Po zapnutí telefónu vyhľadajte zariadenia Bluetooth s názvom MH-M38.

2. Keď Bluetooth nie je pripojené, LED indikátor bliká. Počas pripájania svieti LED trvalo

3. Počas prehrávania LED dióda pomaly bliká.

4. MUTE: keď je na konektor privedené napätie 3,3 V, zvuk sa neprehráva. Keď nie je signál, modul funguje a hrá.

5. Tlačidlá musia byť zapojené podľa schémy. Hodnoty prvkov musia byť zachované pre správnu funkciu zariadenia (vyžaduje dodatočné odpory ako na obrázku)

6. V predvolenom nastavení je hodnota hlasitosti nastavená na 100 %. Ak je hlasitosť nastavená pod 15 % a napájanie je vypnuté, po opätovnom vypnutí bude na úrovni 15 %.

7. Štandardne je napájanie 5V. Ak používate lítium-iónovú batériu, odspájkujte diódu a prispájkujte odpor alebo prepojku 0 Ohm.

8. Pri použití vysokovýkonných zosilňovačov sa odporúča použiť dodatočný externý LC filter. To má vplyv na kvalitu zvuku, keď je telefón napríklad napájaný nabíjačkou.
