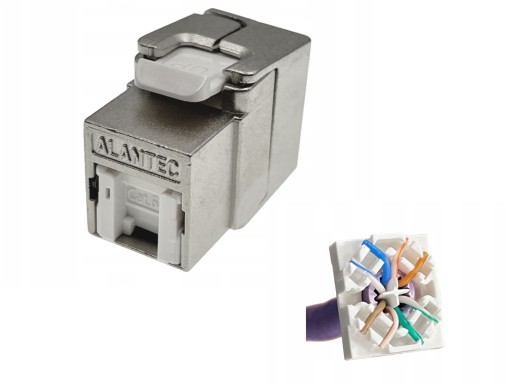

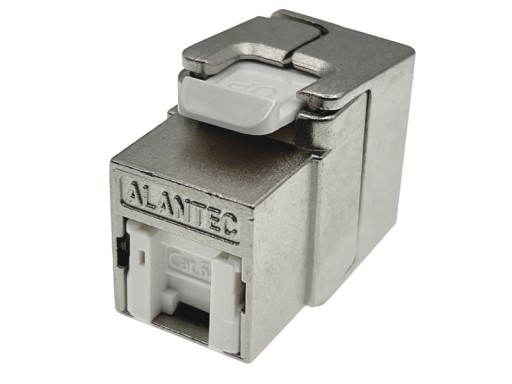

Beznástrojový modul STP cat.6A PoE+ keystone RJ45 ALANTEC Plus - test kvality INTERTEK (USA) - ZVÝŠENÉ PARAMETRE PRENOSU

Bez náradia, tienený (STP), prenosové moduly vysokej triedy typu Keystone Jack, kategória 6A (10Gb).

Určené na inštaláciu účastníckych zásuviek a patch polí vo vnútorných inštaláciách, ICT sieťach, v miestach ohrozených elektromagnetické rušenie.

Parametre prenosu boli testované v nezávislom výskumnom laboratóriu INTERTEK (USA), čo bolo potvrdené príslušným dokumentom.

Technológia ukončenia zásuvky bez použitia nástrojov umožňuje montáž bez nutnosti použitia špeciálnych nástrojov, celú prenosovú dráhu. Proces inštalácie je rýchly a pohodlný (podľa našich skúseností výroba takýchto zásuviek zaberie 1/3 času štandardnej implementácie založenej na systéme nástrojov).

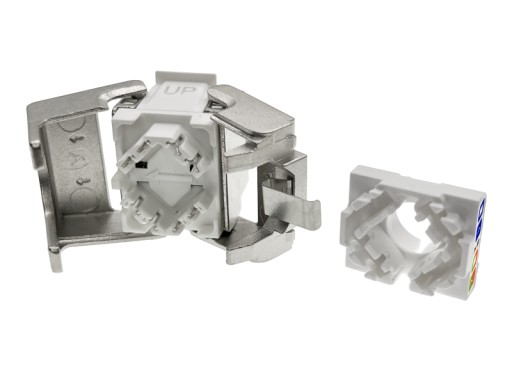

Bez použitia nástroja sú moduly ukončené zatvorením puzdra modulu na kábli jedným pohybom, čo spôsobí, že všetkých 8 káblových vodičov sa pripojí ku konektoru IDC súčasne. Táto metóda zaručuje ukončenie všetkých káblových žíl rovnakou lisovacou silou.

Podľa preferencií inštalatéra je možné zásuvky ukončiť aj pomocou nástroja.

Vďaka použitiu špeciálne, univerzálne upevňovacie prvky, zásuvky môžu byť namontované do akýchkoľvek prvkov, ako sú: prázdne patch panely, nástenné a podlahové boxy atď.

DÔLEŽITÉ DIZAJNOVÉ VÝHODY:

pripojenie telefónnych zástrčiek RJ11 a RJ12 nepoškodí zásuvku, špeciálna konštrukcia spôsobuje, že kolíky konektora sa nedeformujú. Modul je navyše vybavený integrovaným protiprachovým krytom (skrytým vo vnútri po zasunutí zástrčky).

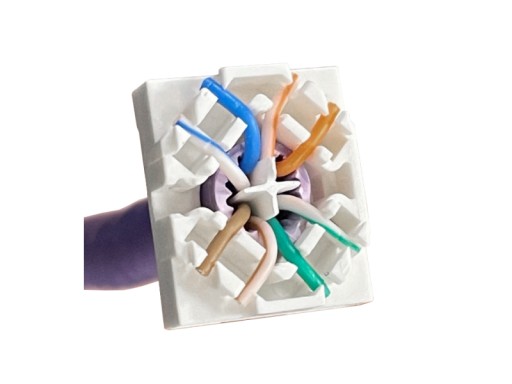

Organizér drôtu usporiadaný do tvaru diamantu umožňuje menšie rozmotávanie drôtov, čo sa premieta do lepšieho prenosu parametre.

Test kvality INTERTEK (USA) – ZVÝŠENÉ PARAMETRE PRENOSU

Technická špecifikácia

Všeobecné

• kategória: 6A
• trieda: EA (štandard 500 MHz) s rozšírenými charakteristikami až do 650 MHz / 10 Gb/s
• obrazovka: áno
• typ: bez nástrojov

body

• Materiál: Zinkový odliatok, spĺňajúci požiadavky EMC v súlade s EN 55022

Zásuvka

• Odolnosť podľa podľa noriem:> 750 cyklov
• Životnosť podľa testov:> 1000 cyklov
• materiál kontaktu: fosfor bronzová
• kontaktná vrstva: 50 μ palcov (1,27 µm) zlatá vrstva na 40 μ palcovej vrstve niklu
• Kontaktná tlaková sila: 100 g na kontakt
• sila rozpojenia: 50 N po dobu 60 s

Medzerný spoj

• sekvencia: 568A/B
• materiál nožov: fosforový bronz so 100 μ palcovou vrstvou cínu
• Prijíma drôt/ lankové káble: Záruka 22-26AWG / 20 opakovaných cyklov
• telo: ohňovzdorný plast, v súlade s UL 94 V-0

PCB

• materiál: FR4 laminát, hrúbka 1,6 mm

Elektrické parametre

• max. aktuálna hodnota: 1,5 A
• izolačný odpor: 500 MΩ @ 100 Vdc
• odpor napätia: 1000 Vac RMS @60Hz po dobu 60s
• odpor kontaktu: 20 mΩ
• Odpor noža IDC: 2,5 mΩ
• li>

PoE napájanie

• typ: PoE, PoE +, PoE++ / IEEE 802.3bt (4PPoE)

Rozsah teplôt

• skladovanie: prevádzka
• -40 °C až +70 °C: -10oC až + 60oC

Vlhkosť

• maximum: 93 %

Rozmery

• Dĺžka, šírka, výška: 28,7 x 16,4 x 22,5 mm

Typ záruky

• 25-ročná záruka na systém
