Určený pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a liatych oceliach s pevnosťou do Rm <600 MPa.

Technické špecifikácie:

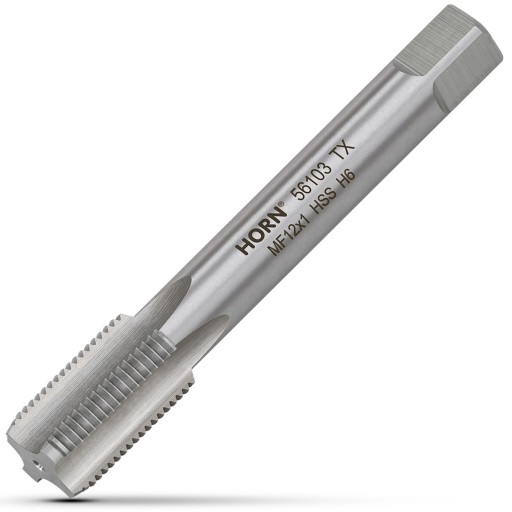

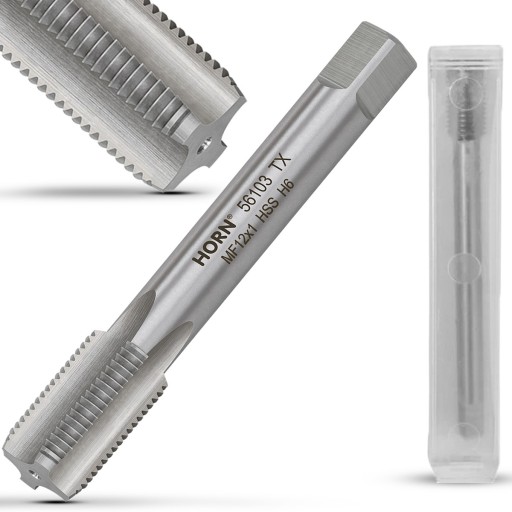

• značka: Horn
• typ vlákna: metrický , pravidelné skrútenie vpravo. li>
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W- 1.2063).

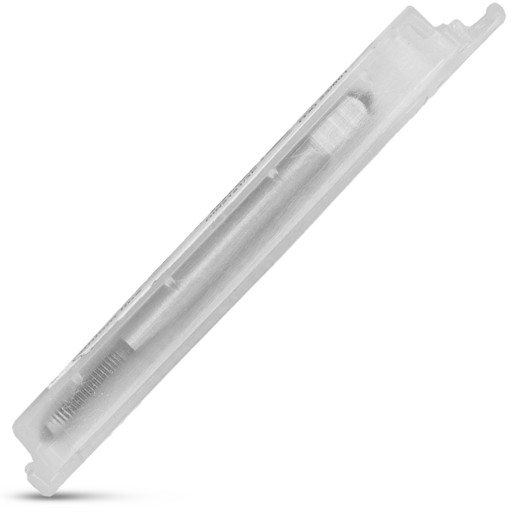

• Vrátane špeciálneho plastového puzdra.

Štandardy:

• Vyhovujúce štandardu: DIN-2181/1P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaná priemer otvoru na závitovanie je ø10,2 mm.

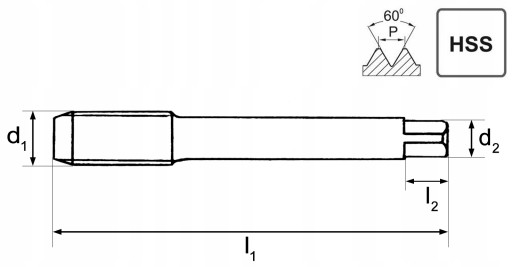

Rozmery (technický výkres):

• závit (d1) : M12.
• rozstup závitu (P): 1 mm.
• dĺžka celkovej časti (l1): 80 mm.
• Dĺžka držiaka vodiča (l2): 10 mm.
• Priemer držiaka vodiča (d2): štvorec 7,0 mm.
