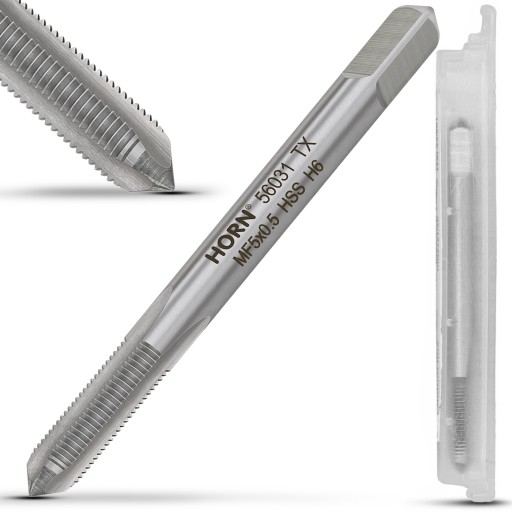

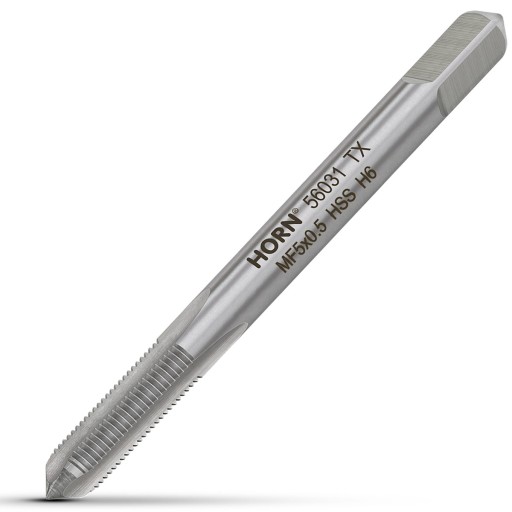

Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatke s pevnosťou do Rm <600 MPa.

Technické špecifikácie:

• značka: Horn
• typ vlákna: metrická hladká pravá pravá strana
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: b> 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063) .

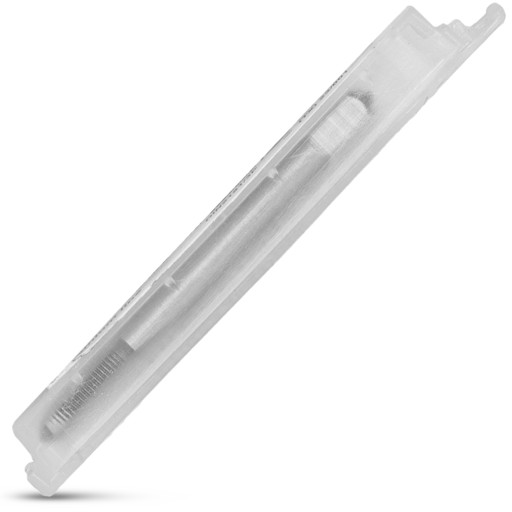

• vrátane špeciálneho plastového puzdra.

Štandardy:

• V súlade s normou: DIN- 2181/1P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaná diera priemer pre závitovanie je ø4,2 mm.

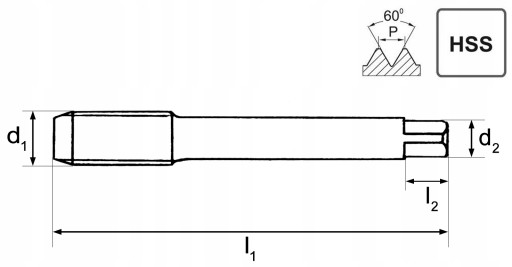

Rozmery (technický výkres):

• závit (d1): MF5.
• rozstup závitu (P): 0,50 mm.
• dĺžka celkovej časti (l1): 50 mm.
• Dĺžka držiaka (l2): 8 mm.
• Priemer držiaka (d2): štvorcový 4,9 mm .
