Určené na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele a liatiny s pevnosťou do Rm <600 MPa.

Technická špecifikácia:

• značka: Horn / Artpol.
• závit typ: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• číslo počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

Štandardy:

• V súlade s normou: DIN-352/3-P.
• závit norma: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø3,3 mm.

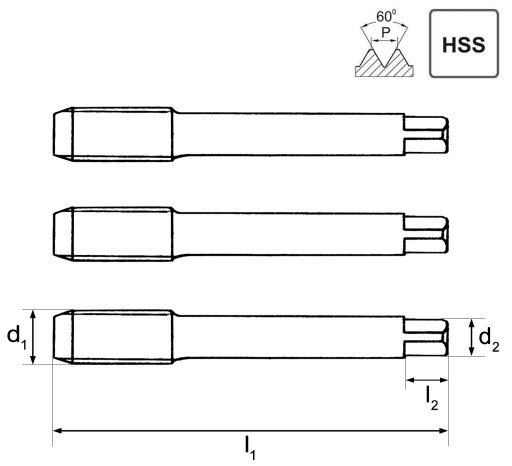

Rozmery (technický výkres):

• závit (d1): M4.
• rozstup závitu (p): 0,70.
• dĺžka celej časti (l1): 45 mm.
• dĺžka rukoväte vodiča (l2): 6 mm .
• priemer rukoväte vodiča (d2): štvorcový 3,4 mm.

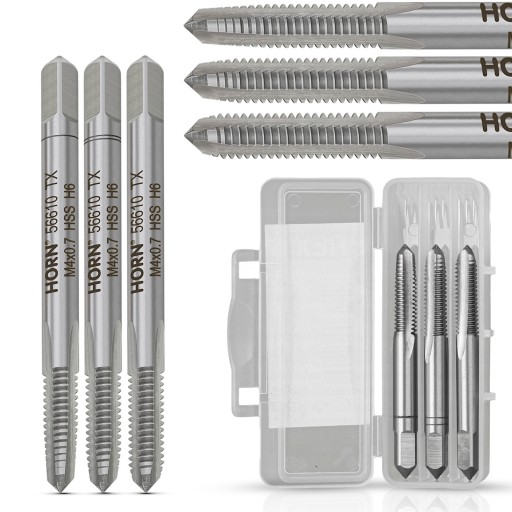

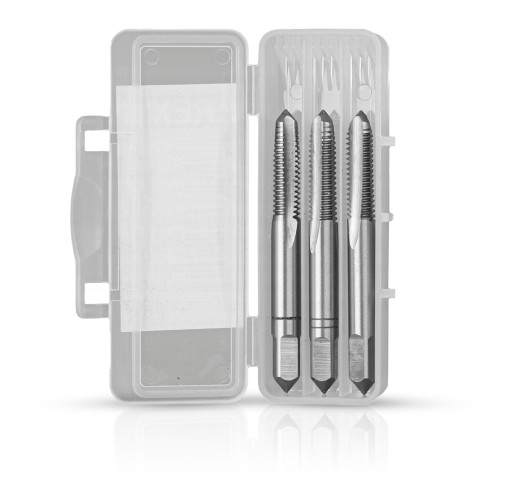

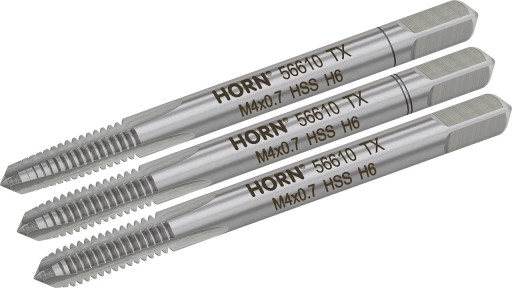

Súprava pozostáva z 3 závitníkov:

• Odstraňovač č.1: so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°.

• Č.2 medziľahlý: so 4P skosením (4 závity v reznej časti) a vstupným uhlom skosenia 10°.

• Č. 3 dokončovací nástroj: s 2P skosením (2 závity v reznej časti) a vstupným uhlom skosenia 20°.
