Určené na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatina s pevnosťou do Rm <600 MPa.

Technické špecifikácie:

• značka: Horn
• typ závitu: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: zliatina NC6 nástrojová oceľ (W-1.2063)

Normy:

• V súlade s normou: DIN-352/3-P.
norma závitu: ISO DIN-13
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je <. b>ø3,3 mm.

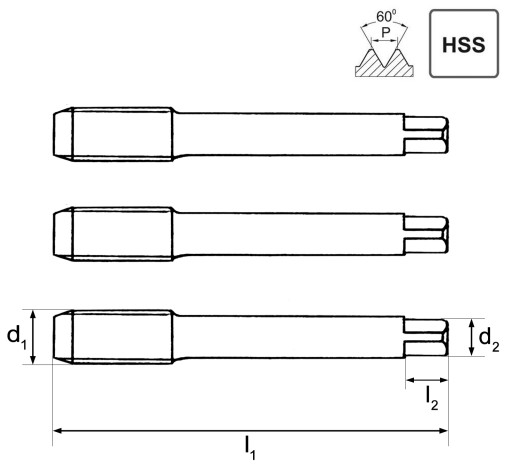

Rozmery (technický výkres):

• závit (d1): M4,5.
• rozstup závitu ( p): 0,75.
• dĺžka celej časti (l1): 45 mm.
• dĺžka rukoväte vodiča (l2): 6 mm.
• priemer držiaka vodiča (d2): štvorcový 3,4 mm.

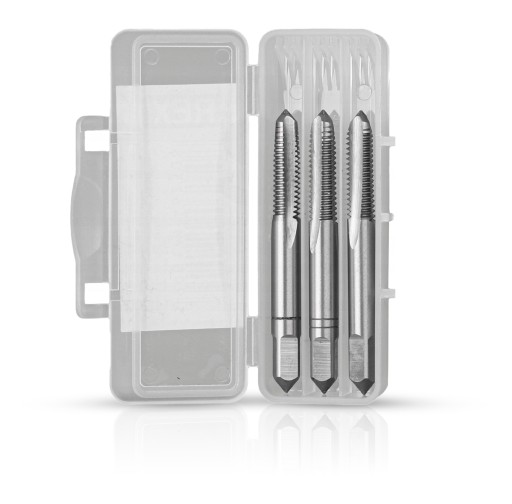

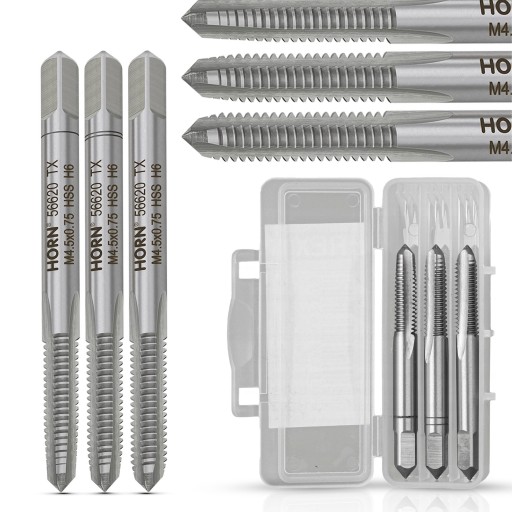

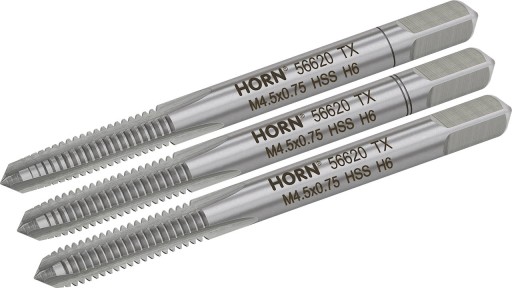

Súprava pozostáva z 3 závitníkov:

• Odstraňovač č.1: s 8P skosením (8 závitov v reznej časti) a 5° vstupným uhlom.

• Č.2 medziľahlý : so 4P skosením (4 závity v reznej časti) a vstupným uhlom 10°.

• Dokončovací stroj č. 3: s 2P skosením (2 závity v reznej časti) a vstupným uhlom 20° rezu.
